Панельные фильтры

- обширная категория фильтрового оборудования, предназначенного для использования в качестве ступени грубой очистки воздуха. В силу того, что в их конструкции используются различные улавливающие материалы, степень фильтрации, в зависимости от исполнения, существенно различается.



Грубая очистка воздуха - начальный и крайне важный этап в работе вентиляции. Панельные фильтры, обеспечивающие удаление загрязняющих ретентатов по классу G3, улавливают частицы размером более 10 мкм. Такие аэрозоли наносят наибольший вред не только здоровью людей, но и оборудованию.

Переносимые со скоростью потока, крупные частицы обладают значительной кинетической энергией и соответствующим абразивным действием. Насыщенный крупнодисперсными твердыми включениями воздух вызывает эрозию лопастей вентиляторов, стенок воздуховодов, корпусов вентиляционных агрегатов.

К крупным частицам относятся и опасные для здоровья взвеси: аллергенные пыльца и пух растений, споры грибков, жировые коагуляты, цементная пыль, молекулярные конгломераты металлических оксидов. Класс G3, которому, как правило, соответствуют панельные фильтры, предусматривает улавливание таких ретентатов с эффективностью 80-90%.

Фильтр грубой очистки принимает на себя наибольшую нагрузку в весовом выражении. Очевидно, что с задачей удаления из притока частиц размером более 10 мкм могли бы справиться и более эффективные, нежели панельные фильтры, устройства фильтрации. Однако при этом они быстро выйдут из строя, достигнув предельно допустимого аэродинамического сопротивления.

Таким образом, фильтр грубой очистки - обязательный элемент вентиляционной системы, обеспечивающий нормальную работу остальных устройств и агрегатов.

Производство ФВП

ООО «Снаб-Регион» выпускает панельные фильтры исполнения ФВП моделей ФВП-1, ФВП-2, ФВП-3, ФВП-4, ФВП-5, ФВП-6 и ФВП-8. Их изготовление осуществляется в соответствии с российскими и международными регламентами и нормами; производство организовано с применением передовых технологий и постоянного контроля качества на протяжении всего технологического цикла.



Панельные фильтры исполнения ФВП скомпонованы, как явствует из наименования, в виде прямоугольной панели, заключенной в рамочный корпус. Наполнением рамки, в зависимости от модели, служат полиэстер, пенополиуретан, стекловолокно, стальные сетка или лабиринтный элемент, а также адсорбенты. Фильтрующий материал определяет степень фильтрации (G2, G3, G4, F5 или вне классификации), которую обеспечивает фильтр. Помимо этого, в конструкцию входят опорные элементы: стальная решетка с крупной ячейкой, прутки, полосы.

Корпус, в котором собирается фильтр исполнения ФВП, представляет собой сварную прямоугольную коробчатую раму П-образного профиля. Ее глубина - от 25 до 100 мм в зависимости от степени очистки. Изготавливается из оцинкованной или нержавеющей стали.

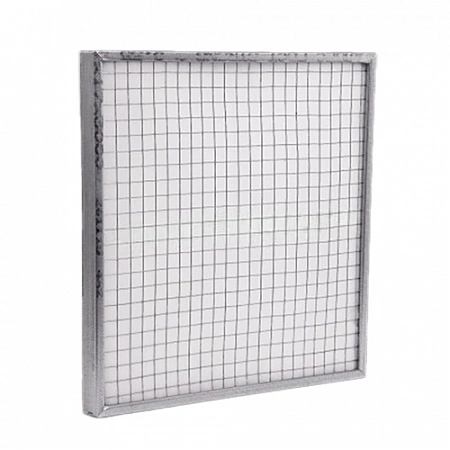

ФВП-1 имеет степень фильтрации G3 или G4. Улавливание аэрозольных частиц происходит в полиэстере толщиной 25 или 50 мм соответственно. Фильтрующая панель закрепляется в корпусе между опорной стальной решеткой со стороны выхода потока и стальными прутками по диагоналям рамки со стороны входа.



ФВП-2  (в профессиональном обиходе иногда называется ФВП G3) обеспечивает удаление загрязнений по классу G3. Фильтрующий материал - стекловолокно. В остальном конструкция идентична ФВП-1. Выпускается в двух вариантах, различающихся продольным габаритом. При глубине 48 мм используется уплотненное волокно, имеющее аэродинамическое сопротивление 65 Па. Фильтр глубиной 100 мм, проигрывая в габаритах, имеет большую пылеемкость и начальное падение давления 40 паскалей.

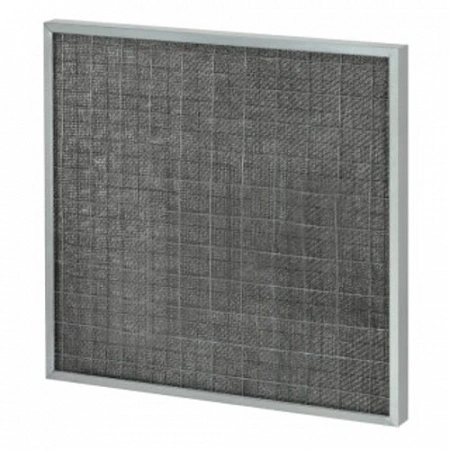

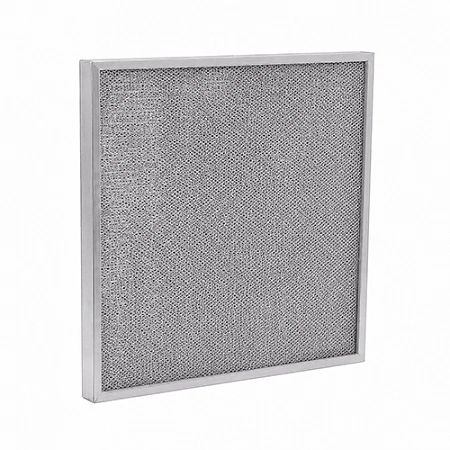

ФВП-3 лишь условно соответствует требованиям G2. Улавливание взвесей происходит на металлической сетке, уложенной в несколько слоев. Главная функция - задержание жировых коагулятов и масляных туманов. В отличие от фильтров с панелями из стекловолокна или полиэстера, может неоднократно регенерироваться промывкой.

Фильтрующий материал в силу своего веса требует усиленных фиксирующих элементов, поэтому со стороны входа и выхода потока устанавливается крупноячеистая опорная решетка.

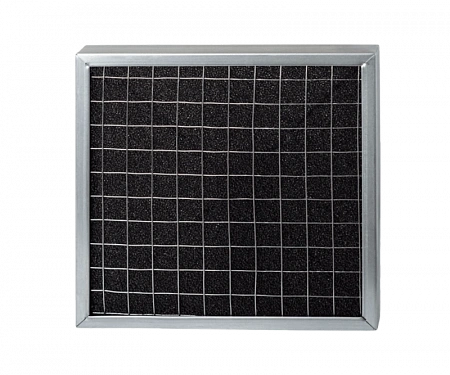

ФВП-4 использует панель из пенополиуретана. В зависимости от ее толщины и плотности обеспечивает удаление загрязняющих аэрозолей с эффективностью по G3, G4 или F5. Особенности пенополиуретана - возможность неоднократной регенерации и высокое аэродинамическое сопротивление (при толщине 25 мм - 105-140 паскалей; при 48 мм - 68-105 паскалей). Конструктивная компоновка идентична ФВП-1.

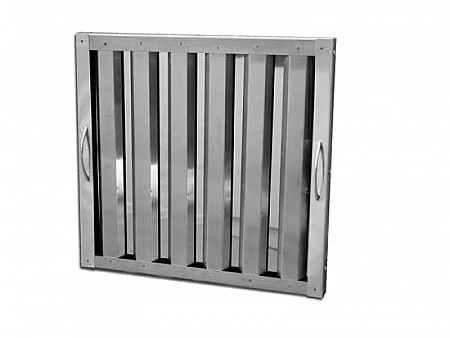

ФВП-5 предназначен для улавливания жировых коагулятов и масляных взвесей. Имеет лабиринтную конструкцию: поток проходит через щели, образованные стенками листовых деталей из нержавеющей стали; путь потока вдоль стенок увеличивается, а скорость его снижается за счет сложного профиля щелей. Взвеси, обладая высокой вязкостью, осаживаются на металле под действием сил поверхностного натяжения и сил Ван-дер-Ваальса. Сухие аэрозоли, водяной туман, возгоны металлов и их оксидов проходят через щели практически без задержки. Классификация по системе стандартов для ФВП-5 не устанавливается.

Регенерация ФВП-5 заключается в простой промывке и может применяться неограниченно долго. Это самое долговечное изделие из модельного ряда ФВП.



ФВП-6 конструктивно идентичен моделям ФВП-1, ФВП-2 и ФВП-4, однако утилизация ретентата и некоторых газообразных примесей происходит на активированном угле. Высокая эффективность адсорбции и возможность связывать отдельные химические соединения (особенно эффективно на угле удерживаются окислением хлор, фтор, бром и их производные) значительно расширяют функции этих изделий, номинально соответствующих G3, G4 или F5. Так, данный тип (благодаря физико-химическим свойствам адсорбента) применяется для удаления неприятных запахов, токсических испарений, органических соединений.

Чтобы наглядно представить возможности изделия, стоит учесть, что активированный уголь служит главным фильтрующим элементом войсковых противогазов. Однако, несмотря на эффективность адсорбции, ФВП-6 обладает высоким сопротивлением порядка 250 Па.

В качестве опорных деталей вместо прутков применяются полосы из нержавеющей стали.

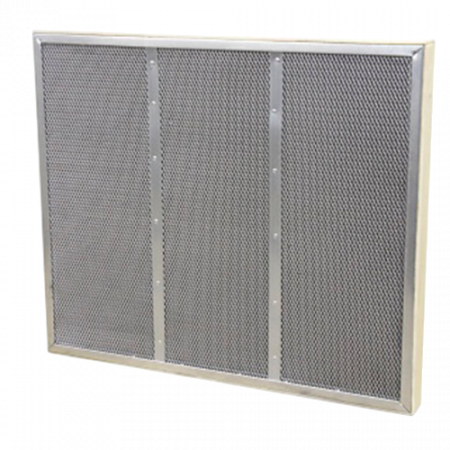

ФВП-8 полностью повторяет компоновку ФВП-6. Единственное отличие - применение синтетического адсорбента Purafil Select. Он обладает большей в сравнении с активированным углем сорбционной способностью, поэтому позволяет достичь начального падения давления не более 70 Па и в три раза большей производительности по воздуху.



ФВП-6 и ФВП-8 - самые эффективные модели в линейке ФВП.
