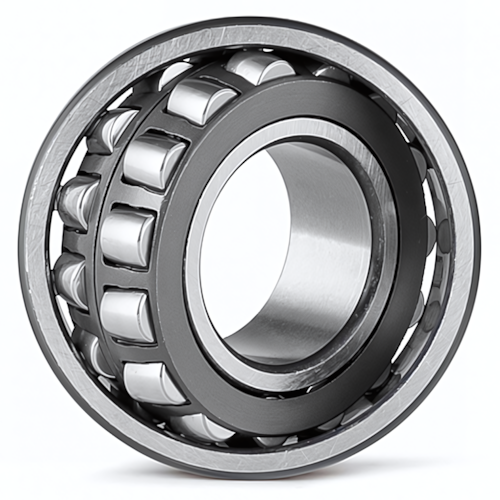

Сферический роликовый подшипник 22328CCJAW33 ISB
Сферический подшипник 22328CCJAW33 ISB — двухрядный подшипник с бочкообразными роликами и сферической геометрией дорожек. Рассчитан на очень высокие радиальные и осевые нагрузки одновременно и допускает угловой перекос вала порядка ~2–3°, что помогает узлу работать при прогибах длинных валов и неточной сборке. Типовые габариты (d×D×T) — 140x300x102.
Области применения:
- редукторы и приводы;
- горнодобывающие механизмы (ударные нагрузки, вибрация);
- конвейерные линии;
- прокатные станы;
- бумажные и целлюлозные линии;
- ветроэнергетика;
- морские валы и тяжёлые трансмиссии.
Характеристики 22328CCJAW33
| Внутренний диаметр d, мм | 140 |
| Внешний диаметр D, мм | 300 |
| Ширина B, мм | 102 |
| Материал сепаратора | CC (штампованный стальной) |
| Уплотнение | открытый |
| Зазор | CN (нормальный) |
| Рядность | двухрядный |
| Диапазон температур, °C | -40...+120 |
| Тип нагрузки | радиально-упорный |
| Динамическая нагрузка C, kН | 1264 |
| Статическая нагрузка C0, kH | 1529 |
| Вес, кг | 40 |
| Рабочая скорость, об/мин | 1683 |
| Предельная скорость (жидкое масло), об/мин | 1980 |
| Предельная скорость (консистентная смазка), об/мин | 1683 |
Габаритные размеры
| Артикул | 22328CCJAW33 |
| D, мм | 300 |
| d, мм | 140 |
| B, мм | 102 |
Преимущества роликовых подшипников сферических
- Компенсация перекоса вала и деформаций корпуса без ускоренного износа в типовых пределах.
- Высокая жёсткость и стабильность под нагрузкой за счёт линейного контакта и двух рядов роликов.
- Устойчивость к ударам и вибрации — актуально для дробилок, вибросит и похожих режимов.
- Исполнение W33 упрощает подвод масла (отверстия/канавка) и подходит для циркуляции с охлаждением и выносом продуктов износа.
- Повышенный ресурс и снижение трения в оптимизированных исполнениях (например, FAG E1 / X-life).
Требования к монтажу
- Обеспечьте чистоту посадочных мест и защиту от абразива.
- Прикладывайте усилие запрессовки только к кольцу, которое садится с натягом; не передавайте нагрузку через ролики.
- Исключите перекосы: соблюдайте соосность и точность посадок.
- Не допускайте ударной установки и проворачивания при недостаточной смазке.
- При нагреве для посадки не превышайте кратковременно ~120 °c (ориентируйтесь на ограничения конкретного исполнения).
- Закрытые подшипники не промывайте и не вскрывайте без необходимости; после монтажа проверьте плавность хода и шум.
