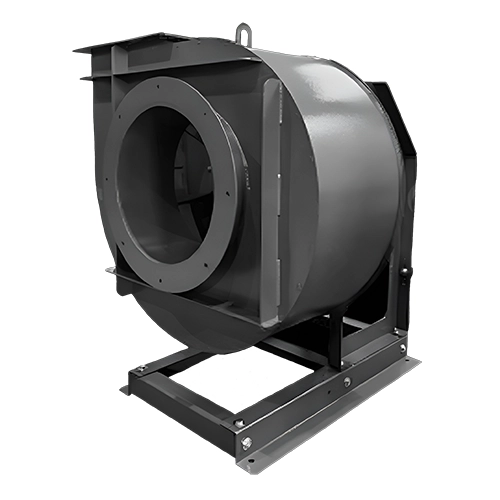

Описание вентилятора ВР 100-45 №5 сх.5 15 кВт 2500 об/мин
Пылевой вентилятор ВР 100-45 №5 сх.5 15 кВт 2500 об/мин – это радиальный вентилятор среднего давления с односторонним всасыванием. Спроектирован для запылённой среды.
Привод и рабочая среда
Пятая схема сборки — ременная передача. Вентилятор перекачивает воздух или нейтральные газовоздушные смеси. Максимальное содержание пыли — до 0,6 кг/м³.
Где используют
Модель ставят в общеобменную вентиляцию и в технологические установки. Примеры:
- аспирация;
- пневмотранспорт мелкодисперсных сыпучих материалов;
- производство ЖБИ;
- чёрная и цветная металлургия;
- лесопилки;
- дерево- и металлообработка.
Технические характеристики ВР 100-45 №5 сх.5 15 кВт 2500 об/мин
| Наименование | Двигатель | Частота вращения, об/мин | Мощность, кВт | Сила тока, А | Минимальное полное давление, Па | Максимальное полное давление, Па | Вес, кг | Тип виброизоляторов | Количество виброизоляторов | Производительность, м³/ч | Марка виброизолятора для Ех исп. | Количество виброизоляторов для Ех исп. |
| ВР 100-45 №5 сх.5 15 кВт 2500 об/мин | 160S2 | 1500 | 15 | 28,8 | 3657 | 4308 | 168 | ДО-41 | 4 | 3450 – 7295 | ВР-202 | 4 |

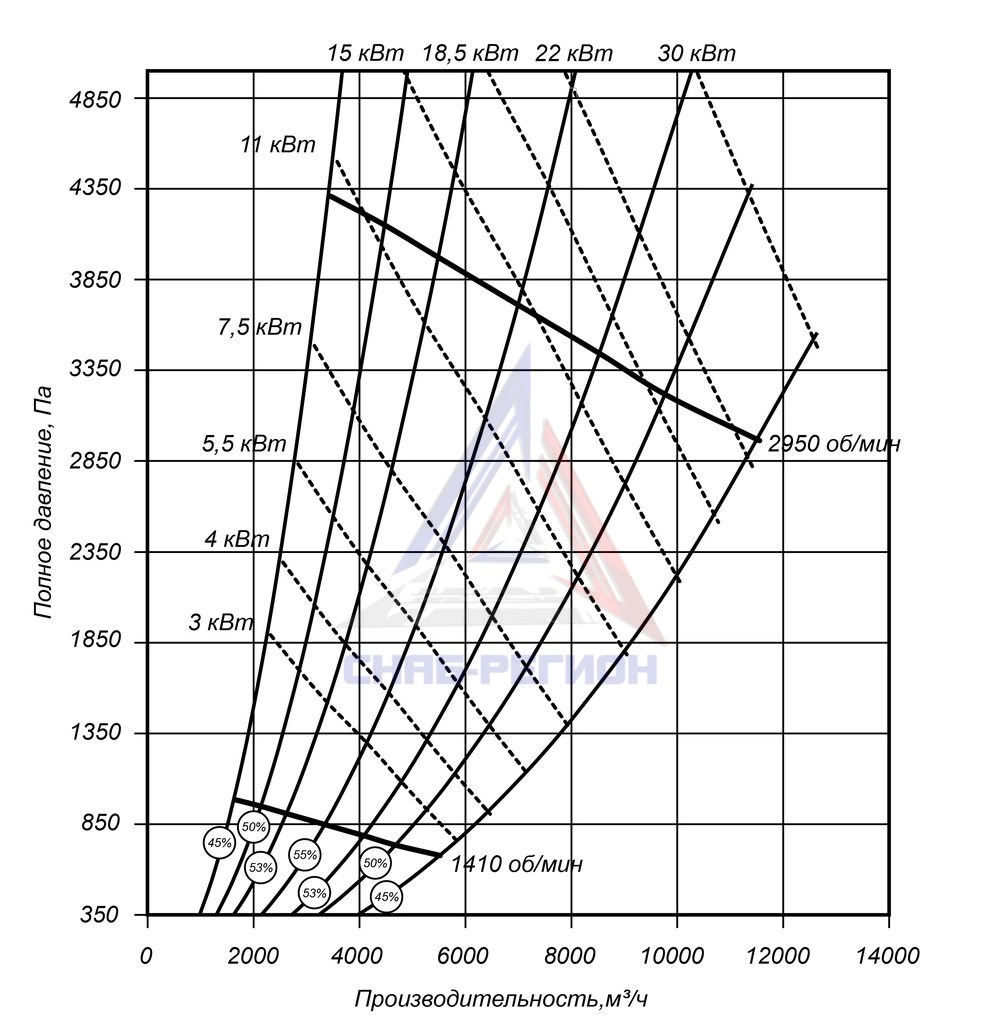

Аэродинамические характеристики
Габаритные размеры
