Описание вентилятора ВР 132-30 №8 сх.5 11 кВт 1500 об/мин
Пылевой вентилятор ВР 132-30 №8 сх.5 11 кВт 1500 об/мин – это радиальный вентилятор среднего давления с односторонним всасыванием. Спроектирован для запылённой среды.
Привод и рабочая среда
Пятая схема сборки — ременная передача. Вентилятор перекачивает воздух или нейтральные газовоздушные смеси. Максимальное содержание пыли — до 0,6 кг/м³.
Где используют
Модель ставят в общеобменную вентиляцию и в технологические установки. Примеры:
- аспирация;
- пневмотранспорт мелкодисперсных сыпучих материалов;
- производство ЖБИ;
- чёрная и цветная металлургия;
- лесопилки;
- дерево- и металлообработка.
Технические характеристики ВР 132-30 №8 сх.5 11 кВт 1500 об/мин
| Наименование | Двигатель | Частота вращения, об/мин | Мощность, кВт | Сила тока, А | Минимальное полное давление, Па | Максимальное полное давление, Па | Вес, кг | Тип виброизоляторов | Количество виброизоляторов | Производительность, м³/ч | Марка виброизолятора для Ех исп. | Количество виброизоляторов для Ех исп. |
| ВР 132-30 №8 сх.5 11 кВт 1500 об/мин | 132М4 | 1500 | 11 | 22,5 | 2400 | 3050 | 260 | ДО-42 | 4 | 3780 – 10800 | ВР-203 | 6 |

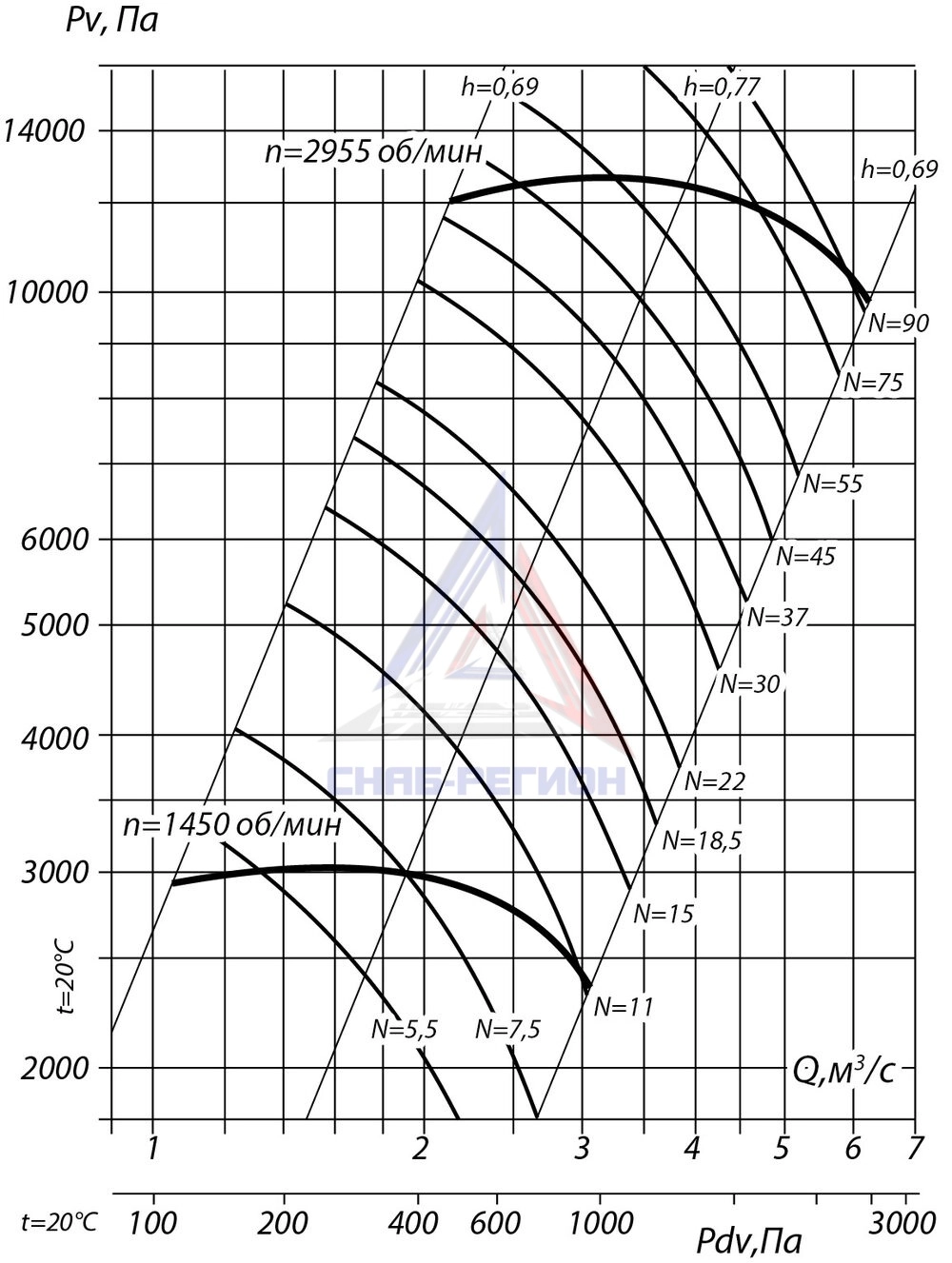

Аэродинамические характеристики

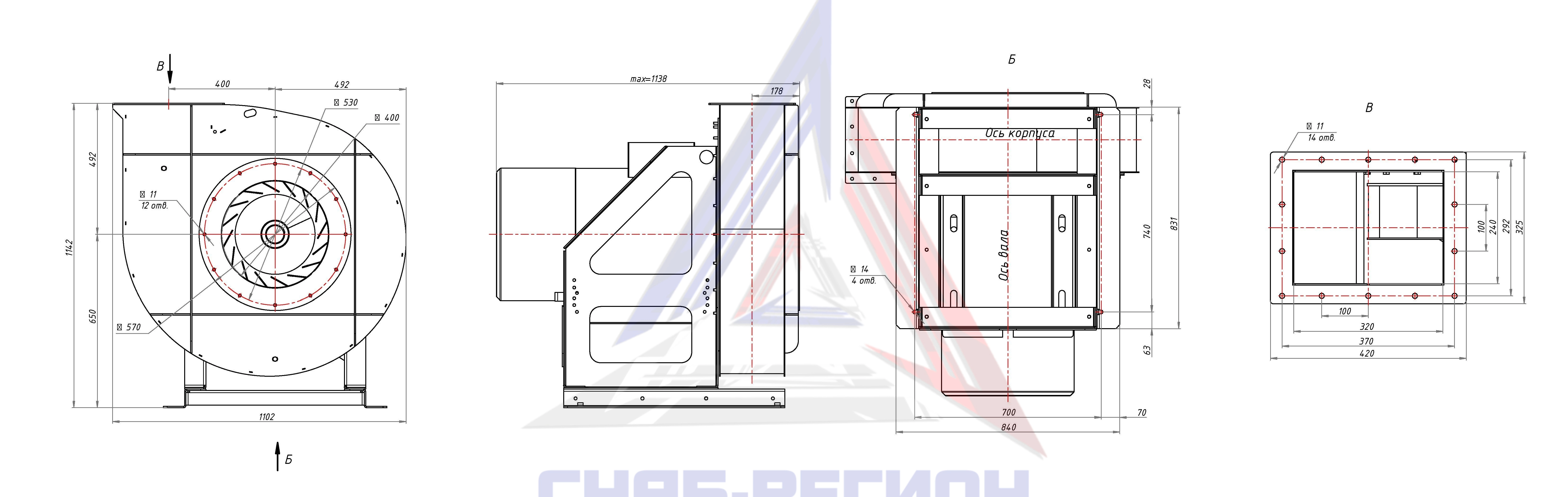

Габаритные размеры
