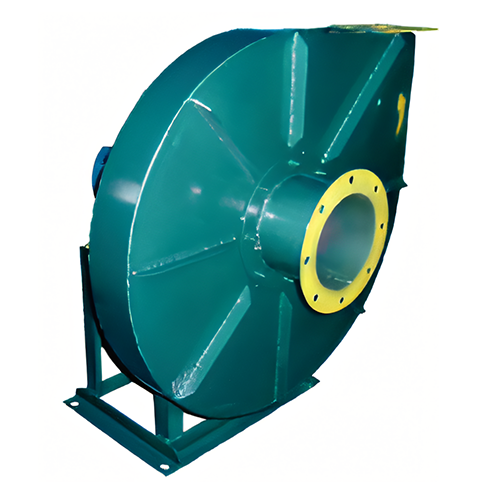

Радиальный вентилятор ВР 140-15-4,0 (0,75/3000)
Вентилятор радиальный ВР 140-15-4,0 (0,75/3000) с электродвигателем мощностью 0,75 кВт и частотой вращения 3000 об/мин высокого давления. Построен по классической схеме: одностороннее всасывание, рабочее колесо с лопатками загнутыми назад (12 шт.), а также спиральный корпус, который при необходимости можно поворачивать в нужную сторону. Лопасти специальной формы создают мощный поток воздуха при допустимом уровне шума.
Центробежные силы, возникающие при вращении колеса, преобразуются в напор способный прокачивать газовоздушные смеси через длинные воздуховоды, фильтры, калориферы или другое технологическое оборудование.
Вентилятор высокого давления ВР выпускается в двух вариантов:
- Прямая посадка рабочего колеса на вал двигателя.
- Клиноременная передача, что позволяет гибко менять частоту вращения.
Направление вращения может быть как правым, так и левым — это определяется со стороны всасывания: если колесо крутится по часовой стрелке, то вентилятор считается правым, если против - левым.
Область применения
Центробежный вентилятор ВР 140-15-4,0 (0,75/3000) применяют преимущественно для стационарных систем для перемещения воздуха либо неагрессивных газовых смесей.
Применение, как правило, охватывает несколько типовых сценариев:
- В системах приточной и вытяжной вентиляции. Речь о промышленных цехах, складских комплексах, торговых центрах.
- Также агрегат задействуют для подачи воздуха в технологическое оборудование. Примеры: горелки, форсунки, зерносушилки, пневмотранспорт инжекционного типа.
- Ещё одна область — агрегаты воздушного отопления и кондиционирования. Плюс работа в пылевых установках. При условии, что запылённость транспортируемой среды не превышает 100 мг/м³.
- Наконец, вентилятор используют как часть котельного или печного оборудования. Там важна устойчивая подача кислорода непосредственно в зону горения.
Технические характеристики
| Типоразмер вентилятора | Модель двигателя | Мощность, кВт | Частота вращения, об/мин | Производительность, м³/ч | Статическое давление, Па | Масса без двигателя, кг | Виброизоляторы | ||
| Тип | Кол. | ||||||||
| 4 исп.1 | АИР71А2 | 0,75 | 3000 | 300-750 | 3050-2100 | 45 | ДО39 | 4 | |

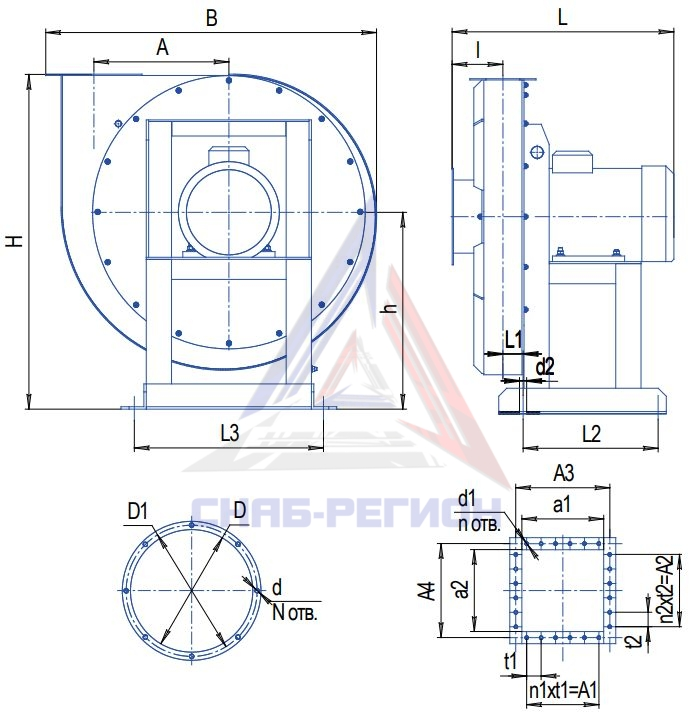

Габаритные размеры
Монтаж вентилятора предполагает предварительную подготовку места и сверку с его фактическими размерами. Для ВР 140-15-4,0 (0,75/3000) характерны следующие присоединительные и габаритные величины.
| Типоразмер вентилятора | В | А | А1 | А2 | А3 | А4 | a1 | a2 | Lmax | l | h | H | L1 |
| 4 | 560 | 223 | 100 | - | 145 | 95 | 105 | 54 | 443 | 130 | 335 | 564 | 20 |
| Типоразмер вентилятора | L2 | L3 | D | D1 | d | d1 | d2 | t1 | t2 | N | n | n1 | n2 |
| 4 | 240 | 300 | 112 | 150 | 8х12 | 8х12 | 12 | 100 | - | 8 | 6 | 1 | - |

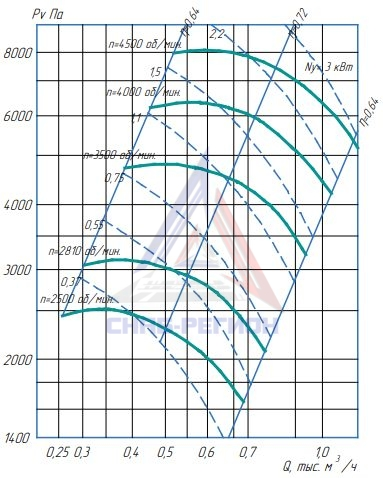

Аэродинамические характеристики
Преимущества и особенности вентилятора ВР 140-15-4,0 (0,75/3000)
- Спиральный корпус поворотный — благодаря этому свойству агрегат можно встраивать в уже существующие сети, не применяя лишних переходников.
- Низкий уровень шума за счет специальной формы лопаток рабочего колеса (загнутые назад). Вентилятор не «воет» на предельных режимах работы.
- Надежный электродвигатель — комплектуется трехфазными двигателями взрывозащищенного или общепромышленного типа.
- Простота сервиса — улиткообразный корпус легко разбирается, что облегчает доступ к колесу и его очистку.
- Долговечность — качественная балансировка и продуманная конструкция позволяют выдерживать длительные эксплуатационные нагрузки без потери производительности.
Выбор в пользу радиального вентилятора ВР 140-15-4,0 (0,75/3000) часто делают именно из-за того, что она способна работать в жестких условиях без частых остановок и сбоев, сохраняя при этом заявленные технические характеристики.
