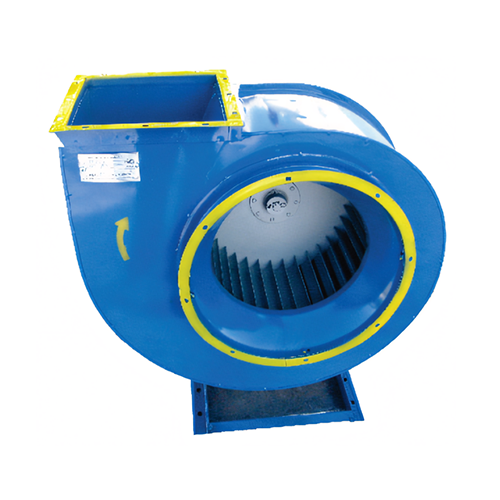

Радиальный вентилятор ВР 280-46-2,0 (2,2/3000) Пр90/Л90
Вентилятор радиальный среднего давления ВР 280-46-2,0 (2,2/3000) Пр90/Л90 - это центробежный вентилятор одностороннего всасывания который имеет конструкцию на основе спирального корпуса. Внутри него расположено рабочее колесо с 32 лопатками специфической формы. При вращении колеса воздух захватывается через входной патрубок, выбрасывается к стенкам улитки, сжимается и уходит через выходной фланец. Такой принцип действия позволяет ВР 280-46-2,0 (2,2/3000) Пр90/Л90 создавать среднее давление и соответственно значительно расширяет ее область применения - от перемещения значительных объемов воздуха с умеренным сопротивлением до работы в технологических линиях.
Вентилятор среднего давления ВР 280-46-2,0 (2,2/3000) Пр90/Л90 не боится подключения к длинным воздуховодам, делая данный радиальный вентилятор востребованным как в примитивных общеобменных системах, так и в сложных промышленных установках. Мощность 2,2 кВт, частота вращения - 3000 об/мин.
Область применения
- Вентиляция общеобменного типа для производственных помещений, складов, торговых комплексов.
- Системы воздушного обогрева (к ним относятся калориферы) и кондиционирования.
- Технологическое оборудование (системы сушки, охлаждения узлов).
- Системы аспирации и удаления дыма (в специальном исполнении).
- Вентиляция жилых и административных зданий.
Технические характеристики
| Типоразмер вентилятора | Модель двигателя | Мощность, кВт | Частота вращения, об/мин | Производительность, м³/ч | Статическое давление, Па | Масса без двигателя, кг | Виброизоляторы | ||
| Тип | Кол. | ||||||||
| 2 исп.1 | АИР80В2 | 2,2 | 3000 | 2200-3700 | 1250-1300 | 10 | ДО38 | 4 | |
Габаритные размеры
| Типоразмер вентилятора | В | А | А1 | А2 | А3 | А4 | a1 | a2 | Lmax | l | h | Hmax | L1 |
| 2 | 383 | 140 | 100 | 100 | 170 | 170 | 140 | 140 | 500 | 132 | 150 | 410 | 32 |
| Типоразмер вентилятора | L2 | L3 | D | D1 | d | d1 | d2 | t1 | t2 | N | n | n1 | n2 |
| 2 | 300 | 196 | 205 | 235 | 7×14 | 8×12 | 12 | 100 | 100 | 6 | 8 | 1 | 1 |
Аэродинамические характеристики
Преимущества и особенности вентилятора ВР 280-46-2,0 (2,2/3000) Пр90/Л90
- Корпус вентилятора поворотный и позволяет выполнять монтаж под любым углом. Такое решение упрощает установку, в частности — стыковку с воздуховодами в любом положении.
- Лопатки рабочего колеса имеют аэродинамическую форму, которая признана оптимальной. Потери на трение снижаются, и, соответственно, шум тоже становится меньше.
- Унификация серии выражается в стандартизации посадочных мест для двигателей и опорных рам. Если мотор выходит из строя, его замена не вызывает сложностей — всё подходит без дополнительных доработок.
- Специальная балансировка колеса сводит вибрацию к минимуму. Вибрация минимальна - это позитивно сказывается на долговечности подшипниковых узлов.
- В агрессивных средах и при повышенных температурах используются модификации из нержавеющей стали с термостойкой смазкой.
