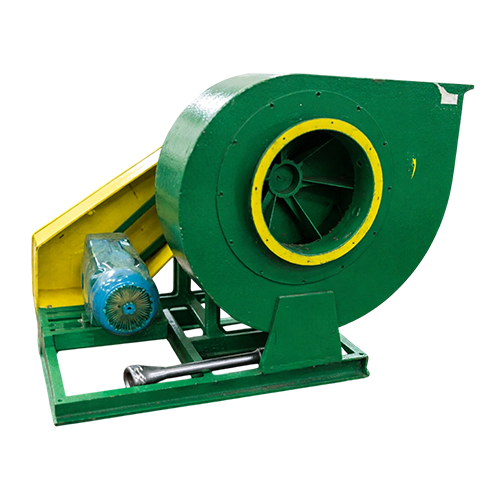

Пылевой вентилятор ВЦП 7-40-5,0 сх5 (5,5/1500/1810)
Радиальный пылевой вентилятор ВЦП 7-40-5,0 сх5 (5,5/1500/1810) (серия ВЦП) — центробежный вентилятор среднего давление и одностороннего всасывания. Рассчитан на перемещение запылённых газовоздушных смесей. Мощность 5,5 кВт, частота вращения 1500/1810 об/мин — эти параметры обеспечивают стабильный воздушный поток с заданными аэродинамическими характеристиками.
Конструкция допускает работу со средами, содержащими механические включения (вплоть до 1 кг/м³) без залипания или засорения рабочего колеса (в рамках заявленных условий эксплуатации).
Там, где стандартные вентустановки выходят из строя из-за абразивного износа либо налипания частиц, центробежный вентилятор показывает высокий уровень эксплуатационных характеристик. Корпус спиральный, поворотный — что заметно упрощает монтаж в различных пространственных положениях. Количество лопаток на рабочем колесе: 6.
Область применения
- Пневмотранспортные системы (перемещение опилок, щепы, зерновой пыли)
- Аспирационные установки на деревообрабатывающих предприятиях
- Очистные системы в металлургии и литейном производстве
- Системы удаления металлической пыли (размер частиц до 2 мм)
- Вентиляция производственных цехов с высоким уровнем запылённости
Технические характеристики
| Типоразмер вентилятора | Модель двигателя | Мощность, кВт | Частота вращения, об/мин | Производительность, м³/ч | Статическое давление, Па | Масса без двигателя, кг | Виброизоляторы | ||
| Тип | Кол. | ||||||||
| 5 исп.5 | АИРМ112М4 | 5,5 | 1500/1810 | 2700-6200 | 1600-1220 | 180 | ДО41 | 6 | |

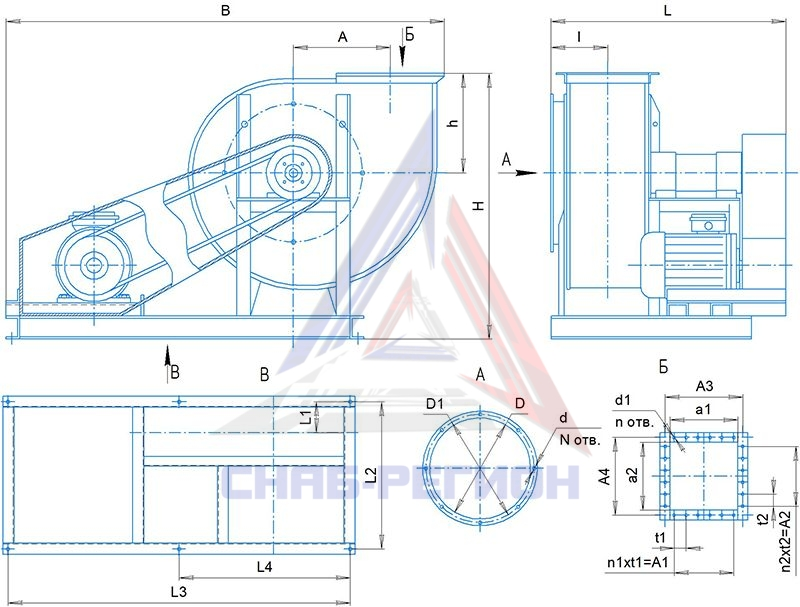

Габаритные размеры
| Типоразмер вентилятора | В | А | А1 | А2 | А3 | А4 | a1 | a2 | Lmax | l | h | H | L1 |
| 5 | 1232 | 250 | 345 | 345 | 345 | 345 | 300 | 300 | 770 | 206 | 315 | 895 | 177 |
| Типоразмер вентилятора | L2 | L3 | L4 | D | D1 | d | d1 | t1 | t2 | N | n | n1 | n2 |
| 5 | 600 | 335 | 862 | 325 | 375 | 12 | 12 | 115 | 115 | 12 | 12 | 3 | 3 |
Аэродинамические характеристики
Преимущества и особенности вентилятора ВЦП 7-40-5,0 сх5 (5,5/1500/1810)
- Радиальный вентилятор данного типа сохраняет работоспособность при запылённости перемещаемой среды до 1 кг/м³ — это значительно выше, чем у стандартных моделей. Размер частиц не более 2 мм. Температура воздуха до +80 ℃.
- Лопатки рабочего колеса имеют специальную форму, предотвращающую налипание волокнистых и липких материалов. Это особенно важно при удалении древесных отходов.
- Корпус может поворачиваться под разными углами (положения от 0° до 270° через 45°), что удобно при интеграции в существующие воздуховоды.
- Пылевой вентилятор ВЦП выпускается в общепромышленном, в коррозионностойком исполнениях — это расширяет его применение на химических и взрывоопасных производствах.
- Конструкция допускает установку виброизоляторов, что снижает передачу вибрации на строительные конструкции.
- В исполнении с ременной передачей можно плавно менять частоту вращения рабочего колеса, подбирая оптимальный режим под конкретную сеть воздуховодов. Это делает вентилятор ВЦП гибким инструментом, а не жёстко заданной машиной.
