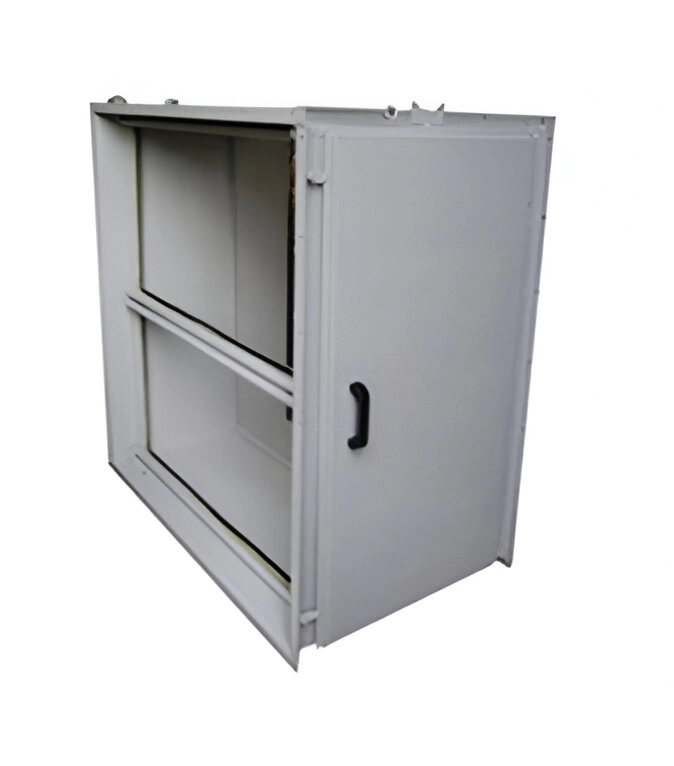

Секция складчатых фильтров типа ССФ
Фильтры ФяС выпускаются классов F6-Н14 и в ряде случаев требуют установки перед ними фильтров более низкой эффективности. В этом случае перед секцией ССФ, непосредственно вплотную или где-либо раньше, может быть установлена секция карманных фильтров типа СКФ с фильтрами ФяК требуемого класса и длиной карманов до 600мм.
По отдельному заказу секция ССФ(К) может быть доукомплектована элементами для установки и герметизации карманных фильтров ФяК с глубиной карманов не более 350мм или складчатых компактных фильтров типа ФяС-К с глубиной 292 мм.
Общее устройство

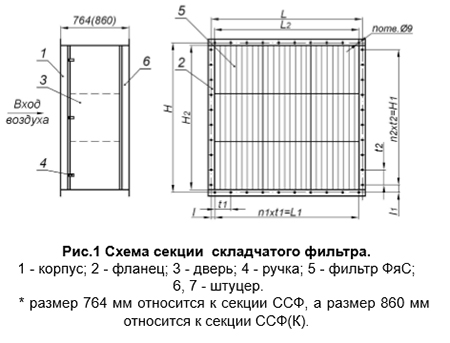

Секция складчатого фильтра состоит из металлического корпуса (1), имеющего на входе и выходе фланцы (2) для соединения с фланцами вентиляционной системы посредством болтовых соединений через уплотнительную резину. С одной из сторон секция имеет дверь (3), которая уплотняется с корпусом за счет размещенных на ней специальных прижимов. Внутри корпуса ярусами размещаются складчатые фильтры, которые вдвигаются в корпус по двум направляющим, размещенным внизу каждого яруса. Уплотнение фильтров ФяС в корпусе ССФ происходит путем их поджатия винтами к прижимным поверхностям “окон”, расположенных на выходе воздуха из секции ССФ. Секция ССФ имеет два штуцера (6) для подключения приборов, измеряющих сопротивление фильтров, например, дифференциального манометра DPG-600. Как указывалось выше, по отдельному заказу секция ССФ может быть доукомплектована элементами для установки и герметизации фильтров предварительной очистки воздуха типа ФяК и ФяС-К. В этом случае ярусы секций ССФ(К) сверху и снизу на входе воздуха дополняются направляющими, по которым вдвигаются карманные фильтры ФяК или ФяС-К после предварительной установки и уплотнения в секции фильтров ФяС. Уплотнение рамок фильтров ФяК или ФяС-К в направляющих корпуса осуществляется за счет их поджатия к резиновому уплотнению, наклеенному на одной из сторон направляющих. Уплотнение фильтров ФяК или ФяС-К в одном ярусе между собой и с задней стенкой ССФ(К) осуществляется с помощью резиновых уплотнений, наклеенных на вертикальные торцевые поверхности рамок ФяК, ФяС-К. В обозначение фильтров ФяК или ФяС-К для снаряжения ССФ(К) добавляется соответствующий индекс“У”, обозначающий наличие указанных уплотнений. Для контроля сопротивления дополнительно установленных фильтров ФяК или ФяС-К, секция ССФ(К) дооснащается штуцером (7). Фильтры ФяС для ССФ поставляются отдельно с уплотнением на выходе воздуха и устанавливаются после монтажа секции в вентсистеме
Маркировка
1. Пример маркировки секции ССФ, для установки фильтров ФяС:
ССФ 2/3х1П(Л)
С - секция;
С - складчатого;
Ф - фильтра;
2 - типоразмер фильтра;
3х1 - количество фильтров (3 по ширине, 1 по высоте);
П - правое исполнение (дверь расположена с правой стороны по ходу движения воздуха).
Л - левое исполнение (дверь расположена с левой стороны по ходу движения воздуха).
2. Пример маркировки секции ССФ(К), для установки фильтров ФяК, ФяС-К (I ступень) и ФяС (II ступень):
ССФ(К) 2/3х2 П(Л)
С - секция;
С - складчатого;
Ф - фильтра;
(К) - секция доукомплектована элементами для установки фильтров I ступени очистки ФяК или ФяС-К;
2 - типоразмер фильтра;
3х2 - количество фильтров ФяК или ФяС-К и ФяС (3 по ширине, 2 по высоте);
П - правое исполнение (дверь расположена с правой стороны по ходу движения воздуха).
Л - левое исполнение (дверь расположена с левой стороны по ходу движения воздуха).
Примечание: в стандартную комплектацию секции ССФ и ССФ(К) фильтры не входят и заказываются отдельно с указанием типа и класса очистки.

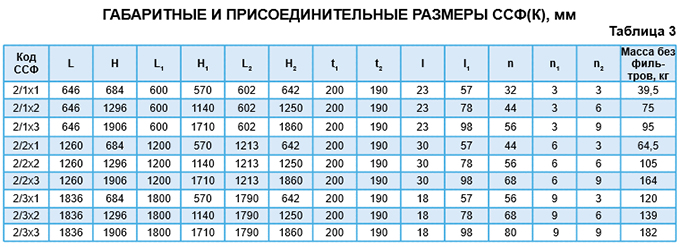

Техническое обслуживание
В процессе эксплуатации фильтров ФяС следует контролировать их аэродинамическое сопротивление (перепад давления) по показаниям манометра, присоединенного к двум штуцерам (6) секции ССФ. При достижении велчины перепада давления, указанной в паспорте на фильтры, в проекте, или исходя из располагаемого давления в вентиляционной системе, необходимо производить замену фильтров ФяС. Начальное аэродинамическое сопротивление секции ССФ(К) при установке дополнительной I ступени очистки (фильтров ФяК или ФяС-К) увеличивается на величину начального сопротивления фильтров соответствующего класса. Конечное сопротивление фильтров ФяК или ФяС-К определяется исходя из рекомендаций паспорта на фильтры ФяК, ФяС-К или располагаемого запаса напора вентилятора вентсистем. При достижении выбранного конечного сопротивления I ступени очистки фильтры ФяК, ФяС-К заменяются. Замена фильтров I ступени (ФяК или ФяС-К) и II ступени (ФяС) очистки, установленных одновременно в секции ССФ(К), может производится с различными временными интервалами, следуя рекомендациям выбранного конечного сопротивления для каждой ступени, контролируемого с помощью манометров, подключенных к двум штуцерам (6) и штуцеру (7).
