Фильтры для круглых каналов

Круглые фильтры

ООО «Снаб-Регион» предлагает высококачественное оборудование для вентиляционных сетей. Фильтр для круглых воздуховодных каналов (далее – круглый фильтр) соответствует требованиям российского стандарта ГОСТ Р 51251-99 и европейского EN 779-93.

Фильтры для вентиляции

Вентиляционная система - одна из важнейших в здании, независимо от его предназначения. Это связано с тем, что жить, работать или просто находиться в помещении с застоявшимся воздухом крайне сложно. По этой причине в комнате важно обеспечить воздушный поток, который будет приносить свежесть и забирать неприятные запахи. При этом вентиляция требует постоянного ухода. Фильтры же используются как расходный материал.

Вся наша продукция сертифицирована

Скачать декларацию

В зависимости от типа и исполнения, круглый фильтр обеспечивает класс очистки воздуха G3, F5 и F7, оснащается патрубками для подключения контрольного оборудования (манометрических датчиков, дифференциальных контроллеров давления и т.д.).

Атмосферный воздух в приземном слое даже без видимых источников загрязнения содержит, по результатам исследований Дж. М. Просперо, не менее 30 мкг/м3 различных твердых аэрозолей природного происхождения. Даже в небольших городах их минимальная концентрация повышается до 50 мкг/м3. Нетрудно подсчитать, что при производительности вентиляционной установки 2000 м3/ч по воздуховодам проходит не менее 2,4 г твердых частиц в сутки. В действительности же за счет техногенных загрязнений это число может быть в сотни раз выше.

Фильтр круглый. Конструкция и типы.

В общем виде круглый фильтр состоит из:

• корпуса;
• крышки;
• фильтрующей кассеты.

Корпус имеет коробчатую форму. К нему неразъемно прикреплены патрубки для соединения с воздуховодами и, в зависимости от типа, с датчиками контрольных манометрических устройств, а также защелки крышки. На внутренних стенках размещены установочные элементы (пазы, уголки) для фильтрующей кассеты.

Фильтр круглый оснащается резиновыми уплотнениями на посадочных местах воздуховодов.

Крышка представляет собой низкобортный коробчатый элемент с ответными полупетлями для защелок и резиновым уплотнением на внутренней поверхности бортика.

Материал крышки и корпусной сборки - оцинкованная сталь.

Кассета, которой оснащается круглый фильтр, представляет собой стальную рамку с закрепленными в ней стальной сеткой и синтетическим фильтрующим материаломв виде пластины либо карманов.

Ассортимент круглых фильтров

В модельном ряду оборудования ООО «Снаб-Регион» представлен круглый фильтр типов:

• ФКС;
• ФККС;
• ФЛК;
• ФЛФ.

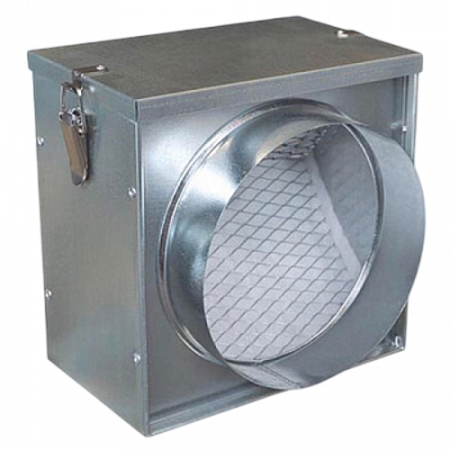

Фильтр круглый ФКС имеет укороченный габарит, вследствие чего может использовать только плоские кассеты. Отличается малым весом, компактностью и устанавливается без дополнительных крепежных элементов. Может использоваться в качестве ступени грубой очистки.

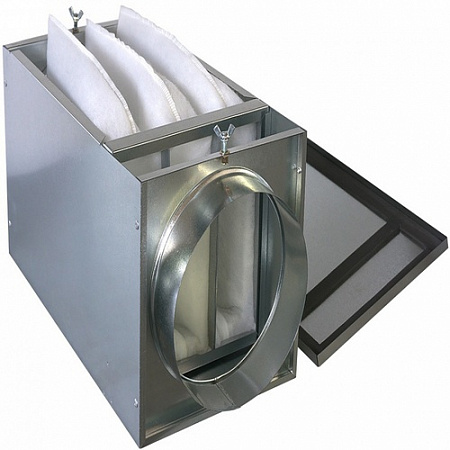

Фильтр круглый ФККС имеет удлиненный габарит, который позволяет устанавливать карманные кассеты. По сравнению с ФКС обладает большим аэродинамическим сопротивлением, однако может быть использован не только для грубой, но и для тонкой очистки по F5 и F7.

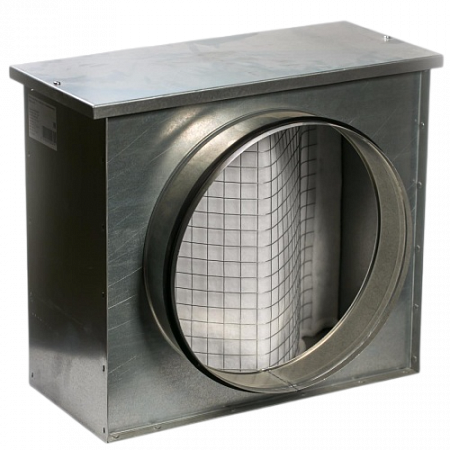

Фильтр круглый ФЛК оснащен дополнительным патрубком для установки контрольно-измерительных приборов. В остальном его характеристики соответствуют ФКС.

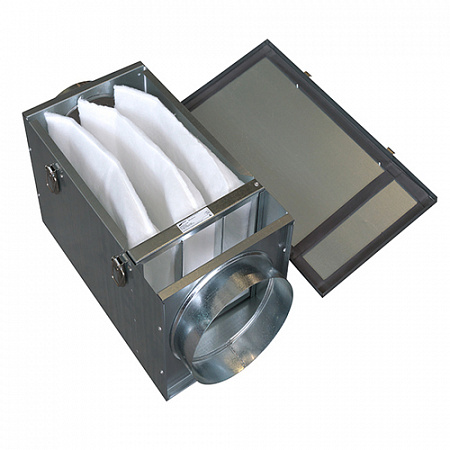

Круглый фильтр ФЛФ оснащается двумя присоединительными патрубками для датчиков КИПиА. Имеет удлиненный габарит и по основным параметрам соответствует ФККС.

Фильтр круглый. Назначение и области применения.

Требования к чистоте воздуха обусловливаются не только содержанием в атмосфере взвесей, но и назначением вентилируемого помещения.

В бытовых и производственных зданиях общего назначения может использоваться фильтр круглый укороченного габарита без дополнительной ступени.

Вентиляция административных и общественных зданий, в том числе, помещений общего назначения в медицинских учреждениях, предусматривает фильтрацию воздуха по классу не ниже F6. В этом случае фильтр круглый укороченного габарита применяется в качестве первой ступени. Для финальной фильтрации перед непосредственной подачей притока в помещения устанавливается фильтр круглый ФККС или ФЛФ.

Для объектов с повышенными требованиями к чистоте (операционные, стерильные цеха, лаборатории, хранилища особо чистых материалов) необходима особая конструкция вентиляционной системы. Задача финальной фильтрации в этом случае возлагается на оборудование классов HEPA и ULPA. Фильтр круглый класса G3 выполняет при этом роль ступени грубой очистки, а F7 - тонкой.

Помимо функции защиты помещений от атмосферных загрязнений, фильтр круглый предохраняет вентоборудование от воздействия абразивных и химически агрессивных взвесей, снижая временные и материальные затраты на его ремонт.

Таким образом, фильтр круглый является обязательным элементом вентиляции.
