Описание вентилятора ВКР-9,0 (11/1000)

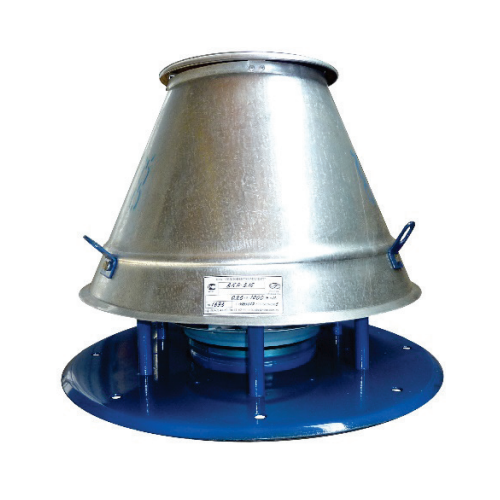

Крышный вентилятор ВКР-9,0 (11/1000) - это радиальный вентилятор, работающий при низком давлении, который производится в варианте, устанавливаемом на крыше здания. Он работает как вытяжной вентилятор и выводит отработанный воздух из цехов, складов, торговых площадей и прочих объектов. Внутри корпуса установлен рабочее колесо с назад загнутыми лопатками - такая форма обеспечивает высокий КПД и данный вид центробежного вентилятора способен создавать устойчивый направленный поток воздуха при малом уровне шума.
На ВКР-9,0 (11/1000) ставится электродвигатель мощностью 11 кВт с частотой вращения 1000 об/мин серии АИР. Он отличается своим качеством и наличием легкодоступными запчастями. Благодаря эффективной аэродинамики, крышный вентилятор эффективно действует в системах местной и общеобменной вытяжки и эффективно отводит вредные примеси и лишнюю влагу из здания.
Область применения
- Промышленный цеха и производственные линии (металлообработка, деревообработка, химическое производство).
- Складские комплексы и логистические центры.
- Торгово-развлекательные центры, крытые рынки.
- Общественные здания с высоким воздухообменом (спорткомплексы, концертные залы).
- Автостоянки закрытого типа, гаражи.
- Котельные и насосные станции, где требуется удаление избыточного тепла.
Технические характеристики
| Модель вентилятора | Типоразмер вентилятора | Мощность, кВт | Частота вращения, об/мин | Модель двигателя | Производительность, м³/ч | Статическое давление, Па | Уровень шума, дБ | Масса без двигателя, кг |
| ВКР-9,0 (11/1000) | 9 | 11 | 1000 | 5А160S6 | 20000-39000 | 840-0 | 106 | 200 |
Примечание: в зависимости от режима работы и подключения воздуховодов значения производительности и давления могут незначительно отличаться в пределах рабочей зоны вентилятора.
Габаритные размеры
| Типоразмер вентилятора | Дmax | Нmax | Д1 | n | d | Виброизоляторы | ||
| Тип | Кол. | |||||||
| ВКР 3,15 ДУ | 640 | 570 | 548 | 8 | 16 | ВР 201 | 4 | |
| ВКР 8; 9 | 1160 | 995 | 1072 | 8 | 16 | ДО 41 | 4 | |
| ВКР 6,3 | 860 | 767 | 7772 | 8 | 16 | ВР 202 | 4 | |
Аэродинамические характеристики
Преимущества и особенности вентилятора ВКР-9,0 (11/1000)
- Спиральный корпус из углеродистой стали с антикоррозийным покрытием устойчив к атмосферным воздействиям – осадкам, перепадам температур, ультрафиолету.
- Радиальный вентилятор собран на надёжных подшипниках, что снижает вибрацию и продлевает срок службы электродвигателя.
- Компактная конструкция позволяет устанавливать несколько крышных вентиляторов на ограниченной площади кровли без взаимного влияния.
- Низкий уровень шума (не более 106 дБ) не создаёт дискомфорта для персонала даже при круглосуточной работе.
- Вентилятор низкого давления одинаково хорошо справляется как с короткими вытяжными каналами, так и с разветвлёнными сетями воздуховодов.
- Простое обслуживание – рабочие колёса и корпус легко очищаются от пыли, а для подключения используется стандартный фланцевый разъём.
- Возможность работы в широком диапазоне температур перемещаемой среды (от –40 до +50 °С) и высокая степень защиты электродвигателя(IP54) позволяют эксплуатировать промышленный вентилятор в любых климатических зонах.
