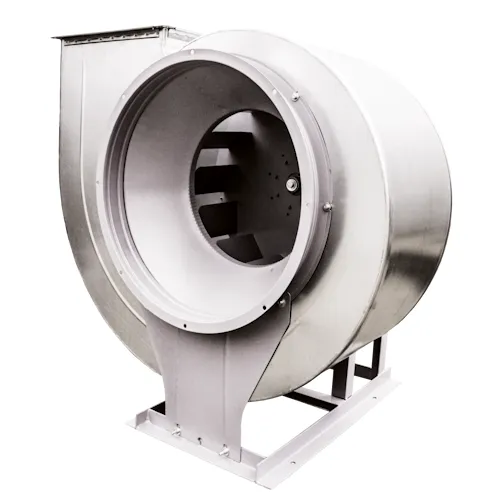

Вентилятор ВР 80-75 №12,5 сх.1 30 кВт 750 об/мин углеродистая сталь
Радиальный центробежный вентилятор ВР 80-75 №12,5 сх.1 30 кВт 750 об/мин низкого давления в варианте изготовления общепромышленный углеродистая сталь предназначен для перемещения очищенного воздуха и нейтральных газов в канальных сетях общепромышленных систем.
Конструкция: одностороннее всасывание, спиральный поворотный корпус, рабочее колесо с 12 лопатками, загнутыми назад. Доступны правое и левое вращение, варианты исполнения: коррозионностойкий и взрывозащищённый. Для крупных типоразмеров обеспечена работа на 750/1000 об/мин при повышенных расходах.
Применения: общеобменные и технологические системы воздухоснабжения, аспирация и транспорт нейтральных газов, где требуется радиальный центробежный агрегат низкого давления с точным подбором рабочей точки по аэродинамической характеристике.
Схемы исполнения
Схема 1 (соединение с двигателем). Компактная моноблочная компоновка. Минимум потерь, высокая жёсткость вала, простая пусконаладка.
Схема 5 (с ременным приводом). Вентилятор и электродвигатель на общей раме. Гибкая настройка точки работы заменой шкивов, упрощённый сервис. Для типоразмеров №16 и №20 применяется только схема 5.
Основные параметры серии
- №12,5 — условный размер: диаметр рабочего колеса Dкол = 12,5 дм = 125 см.
- Тип: радиальный центробежный вентилятор низкого давления, одностороннего всасывания.
- Корпус: спиральный поворотный; фиксация положения нагнетательного патрубка через 45° в диапазоне 0–315°.
- Рабочее колесо: 12 лопаток, загнутых назад; устойчивый напор-расход, повышенный КПД.
- Направление вращения: правое/левое, по виду со стороны привода (правое — по часовой стрелке, левое — против).
- Примечание: типоразмеры №16 и №20 — без ОНА (осевого направляющего аппарата); входной патрубок без направляющих лопаток, настройка рабочей точки выполняется ПЧ или подбором передачи (схема 5).
Технические характеристики
| Марка вентилятора | Конструктивное исполнение | Относительный диаметр колеса | Электродвигатель | Параметры в рабочей зоне | Масса*, кг | Виброизоляторы | ||||
| Частота вращения, об/мин. | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Марка | Кол-во в комп- лекте | ||||
| ВР 80-75 №12,5 | 1 | 1 | 385 | 3 | подбор | 13,7-33,5 | 375-145 | 1152 | ДО-44 | 6 |
| 425 | 4 | подбор | 14,8-36,1 | 455-190 | 1152 | |||||
| 475 | 5,5 | подбор | 16,5-40,1 | 580-245 | 1152 | |||||
| 535 | 7,5 | подбор | 18,6-45,1 | 730-300 | 1152 | |||||
| 605 | 11 | подбор | 21,8-52,1 | 920-380 | 1152 | |||||
| 675 | 15 | подбор | 23,5-58,1 | 1180-470 | 1152 | |||||
| 720 | 18,5 | подбор | 25,1-61,1 | 1310-540 | 1152 | |||||
| 765 | 22 | подбор | 26,7-65,1 | 1490-610 | 1152 | |||||
| 850 | 30 | подбор | 29,8-71,4 | 1800-720 | 1152 | |||||
Габаритные и присоединительные размеры
Присоединительные размеры, зависящие от углов поворота корпуса
Аэродинамические характеристики ВР 80-75 №12,5 сх.1 30 кВт 750 об/мин
Преимущества серии ВР 80-75
- Энергоэффективность за счёт назад загнутых лопаток и развитого КПД в рабочем диапазоне.
- Универсальность монтажа: поворот корпуса и выбор схемы привода под сеть воздуховодов.
- Широкая линейка: от высоких скоростей 3000 об/мин на малых типоразмерах до 750/1000 об/мин на крупных с большими расходами.
- Исполнения: коррозионностойкий (нержавеющие стали AISI), взрывозащищённый, теплостойкий; совместимость с ПЧ.
- Сервисопригодность: в схеме 5 доступ к ременной передаче, в схеме 1 минимум узлов обслуживания.
- Интеграция в канальный тракт: фланцевые патрубки, стандартные присоединения, комплект виброопор и гибких вставок.
