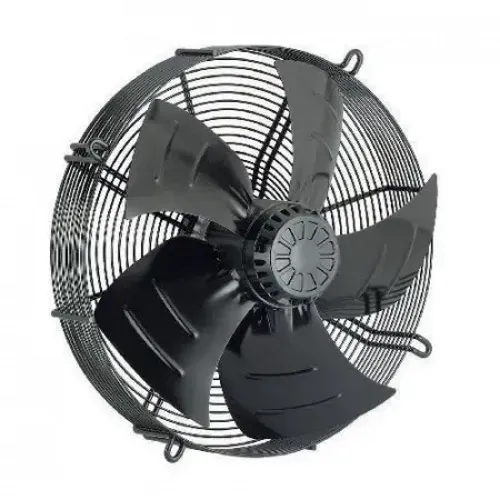

Осевой вентилятор Ebmpapst S4E400AP0244 перемещает воздух вдоль оси рабочего колеса, формируя целенаправленный поток при минимальной монтажной глубине. Крыльчатка с аэродинамическим профилем соединена с внешнероторным двигателем AC, что снижает потери и упрощает монтаж.
Принцип работы: Вращение лопастей создаёт перепад статического давления: воздух втягивается с тыльной стороны и выбрасывается по оси. В EC-исполнении интегрированный инвертор обеспечивает высокий КПД и плавное управление (ШИМ/0–10 В), доступен тахосигнал/сигнал блокировки.
Области применения:
- ОВК: приточно-вытяжные установки, конденсаторы/испарители, градирни;
- промышленная вентиляция: шкафы автоматики, силовая электроника, станочные зоны;
- холодильная логистика и ритейл-витрины;
- транспортная климатизация, телеком-стойки, серверные.
HyBlade. Гибридные лопасти HyBlade объединяют несущую металлическую основу и композитную оболочку. Это снижает массу, турбулентность и шум, повышая эффективность на средних и крупных диаметрах.
Конструкция
- Питание: переменного тока (AC 230 В/400 В), постоянного тока (DC 12/24/48 В) и GreenTech AC с интегрированной электроникой.
- Габаритный ряд: от компактных ϴ 200–300 мм (DC, IP42) до крупноформатных EC ϴ 560–990 мм и спец-позиций свыше 1 100 мм.
- Материалы: крыльчатки из PA-GF или алюминия; рамки/корпуса — сталь.
- Защита: типичные IP42 (компактные DC), IP44/IP54 (EC серийного ряда); термозащита обмоток.
- Управление: ШИМ, 0–10 В/4–20 мА; тахометр (FG), сигнал аварии/остановки (RD); опционально реверс.
- Подшипниковый узел: долговечные подшипники с вибробалансировкой для ресурсоёмких режимов.
- Серии и кодировки: A/S/W… — конфигурация узла и материала; суффиксы E (AC), D (трёхфазный AC), G (EC); числовые индексы — размер/исполнение.
- AC-двигатель с высоким КПД, экономия потребления при частичной нагрузке.
- Компактность: внешний ротор и малая монтажная глубина при заданном расходе.
- Низкий шум: профиль лопастей, гибридная геометрия HyBlade и точная балансировка.
- Гибкость управления: ШИМ/аналог, тахоконтроль, диагностика, готовность к BMS.
- Термозащита, контроль пусковых токов, устойчивость к пыли/влаге по IP.
- Большой ряд: DC-компактные 24 В (IP42), EC-модели IP44/IP54 ϴ 250–990 мм, AC одно- и трёхфазные ϴ 160–910 мм.
Преимущества осевых вентиляторов Ебмпапст
Технические характеристики
| Модель | S4E400-AP02-44 |
| Тип тока | AC |
| Минимальная температура окружающей среды, °C | -25 |
| Максимальная температура окружающей среды, °C | +60 |
| Класс защиты от влаги (F) / класс защиты окружающей среды | H1 |
| Максимально допустимая темп. окружающей среды, °C | +80 |
| Минимально допустимая темп. окружающей среды, °C | -40 |
| Количество фаз | 1 |
| Номинальное напряжение, В | 230 |
| Скорость вращения, об/мин | 1430 |
| Входная мощность, кВт | 0,160 |
| Потребляемый ток, А | 0,73 |
| Степень защиты | IP44 |
| Диаметр крыльчатки, мм | 400 |
| Вес, кг | 6,1 |
| Количество лопаток | 5 |

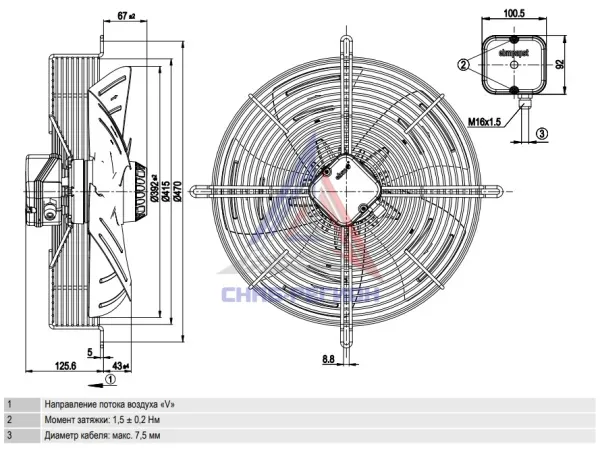

Габаритные размеры, мм
Аэродинамические характеристики
