Двухрядные калориферы
Двухрядные калориферы по низким ценам

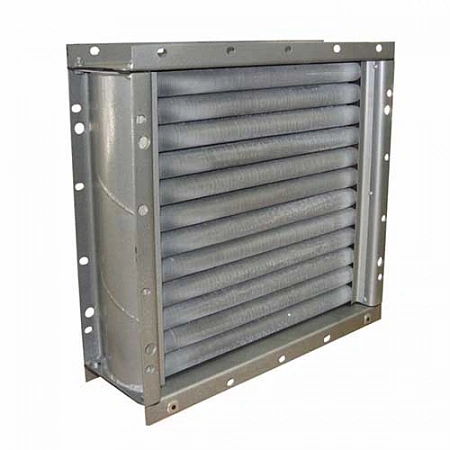

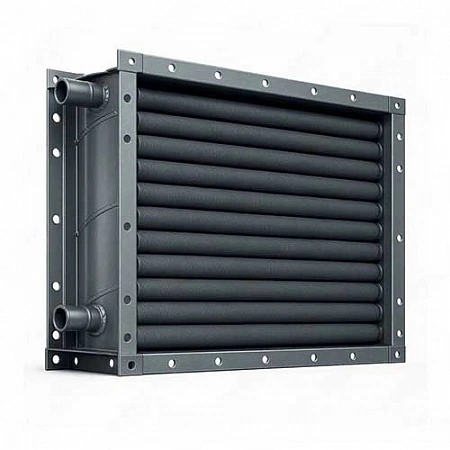

Если говорить о стандартных приточных системах, где нужен подогрев воздуха, но нет задачи поднимать температуру с крайне низких отметок до высоких значений — двухрядный калорифер оказывается вполне рабочим и зачастую наиболее рациональным вариантом. Конструкция с двумя рядами трубок, поставленных в шахматном порядке, дает возможность эффективно использовать теплоноситель (будь то вода или пар), но при этом такое оборудование имеет меньшее аэродинамическое сопротивление по сравнению со своими «старшими собратьями» на три и четыре ряда. Модели серий КПСк и КСк с индексами «2-1»…«2-12» как раз представляют эту группу.
В целом, двухрядный калорифер можно встретить там, где требуется достаточно интенсивный нагрев больших объемов воздуха, но с умеренным перепадом температур. Применяют их не только в приточных установках, но и в воздушных завесах, и в системах рециркуляции. И, что немаловажно, конструкция у них унифицирована по присоединительным габаритам, что упрощает сборку калориферных установок из разных секций. Стоит, однако, помнить, что эффективность напрямую зависит от расхода теплоносителя и скорости прохода воздушного потока, закладываемых при проектировании.
Конструктивные особенности
По сути, это теплообменный аппарат, набранный из нескольких базовых элементов. Основу составляет стальной корпус с фланцами по периметру — через них калорифер крепится к вентканалам. Внутри смонтированы так называемые теплоотдающие элементы: это стальные трубки, на которые методом накатки насажено алюминиевое оребрение. Такая технология, спирально-накатная, увеличивает площадь контакта с воздухом и, соответственно, теплосъем.
Теплоноситель движется внутри гладких стальных трубок, а оребрение обеспечивает передачу тепла воздуху. Концы трубок развальцованы в трубных решетках и объединены в коллекторы или крышки с патрубками для подвода теплоносителя. Чтобы повысить КПД и компактность, ряды размещают в шахматном порядке. У двухрядных калориферов, в отличие от одноходовых, движение теплоносителя внутри может быть организовано так, чтобы увеличить скорость жидкости (внутри трубок) и тем самым интенсифицировать теплообмен.
Основные характеристики для подбора
При выборе конкретной модели следует опираться на несколько ключевых цифр и условий:
- Теплопроизводительность: Она определяется при стандартных условиях (обычно это температура воздуха на входе и заданная массовая скорость). Эта величина показывает, сколько кВт тепла аппарат сможет отдать.
- Расход воздуха: Нужно понимать, какой объем воздуха пройдет через живое сечение калорифера. Это напрямую связано с габаритами модели.
- Живое сечение для прохода воздуха: Этот параметр влияет на скорость потока. Слишком высокая скорость может дать неоправданно высокое аэродинамическое сопротивление и шум.
- Тип и параметры теплоносителя:
- Вода: важны температура на входе и рабочее давление.
- Пар: учитывается давление насыщения.
- Аэродинамическое сопротивление: Показывает, насколько сильно калорифер «тормозит» воздушный поток. Чем оно выше, тем более мощный вентилятор потребуется.
Особенности эксплуатации
Специфика работы двухрядных калориферов не слишком сложна, но ряд моментов стоит держать в уме.
Чтобы избежать размораживания при использовании водяного теплоносителя, особенно при низких температурах наружного воздуха, необходимо предусмотреть качественную автоматику, которая не допустит падения температуры обратки ниже определенного предела (обычно около +60°С).
Во время пусков в холодное время года желательно не подавать теплоноситель с полной нагрузкой сразу — скорость подъема температуры на корпусе рекомендуется ограничивать (не более 30°С в час). В противном случае из-за теплового расширения могут появиться напряжения в соединениях.
Периодически следует проводить чистку. Пыль и грязь, оседая на алюминиевом оребрении, снижают теплопередачу и повышают аэродинамическое сопротивление. Для очистки обычно применяют сжатый воздух или пар.
При установке важно обеспечить виброизоляцию от вентилятора, так как длительная тряска с амплитудой более 2 мм/с может привести к разрушению сварных швов и утечке теплоносителя.
