Электроприводы BVM
Электроприводы BVM для систем вентиляции и пожарной автоматики
Линейка BVM включает электромеханические и электромагнитные исполнительные механизмы для вентиляции, противодымной защиты, пожарной автоматики, VAV-регулирования и трубопроводной арматуры. Серии LM, NM, SM и TS работают с воздушными заслонками. BLE предназначена для дымовых клапанов, BLF используется для противопожарных клапанов, ЭПК поворачивает шаровую или смесительную арматуру, VAV поддерживает переменный расход воздуха. Предусмотрены исполнения на 24, 220 и 230 В с двухпозиционным, трехпозиционным, аналоговым или цифровым управлением.
При оснащении общеобменной вентиляции электропривод BVM выбирают по требуемому крутящему моменту, напряжению, управляющему сигналу, типу возврата и посадке на ось. В моторных исполнениях двигатель вращает выходной вал в обе стороны. Модификации с пружинным возвратом выполняют рабочий ход от двигателя, затем при снятии питания переводят рабочий орган в исходное положение. У соответствующих исполнений доступны вспомогательные переключатели, аналоговая обратная связь или цифровой интерфейс. Вспомогательные контакты меняют состояние при заданном положении. По каналу обратной связи поступает текущее значение.
Совместимость зависит от типа рабочего органа, требуемого момента, напряжения, управляющего сигнала, геометрии вала и способа крепления. Привод заслонки должен соответствовать параметрам узла и схеме автоматики. Оболочку СТЛ 07 используют только с указанными для нее моделями. Степень IP65 и маркировка 1Ex d IIC Gb U относятся к оболочке, а не к установленному внутри механизму.
Популярные серии

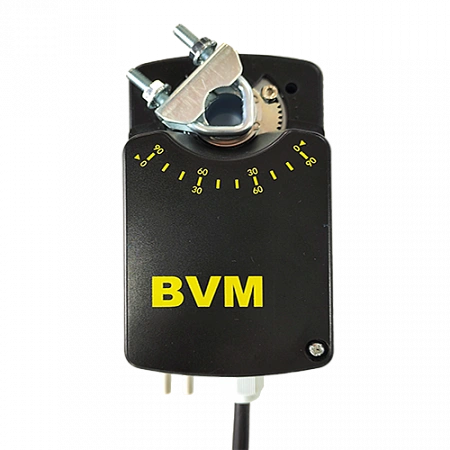

| Серия | Назначение | Главное отличие |
| LM | Воздушные клапаны | Базовая линейка. Крутящий момент 4–6 Н·м. Варианты питания на 24 и 230 В. |
| NM | Воздушные клапаны (OEM) | Версии без пружины рассчитаны на 8–10 Н·м, возвратные варианты — на 10–15 Н·м. Упрощенный монтаж. Бюджетные решения. |
| SM | Без возвратной пружины | Трехпозиционное или аналоговое управление, 16–40 Н·м, отдельные возвратные версии на 20 Н·м. |

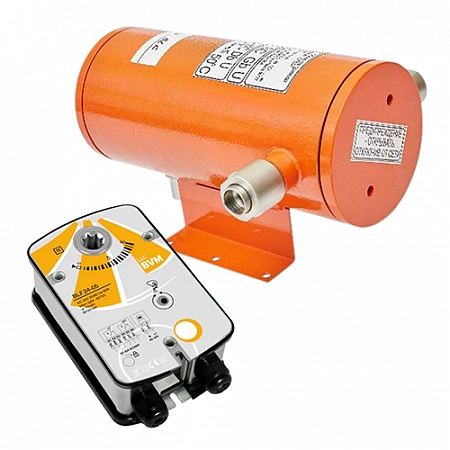

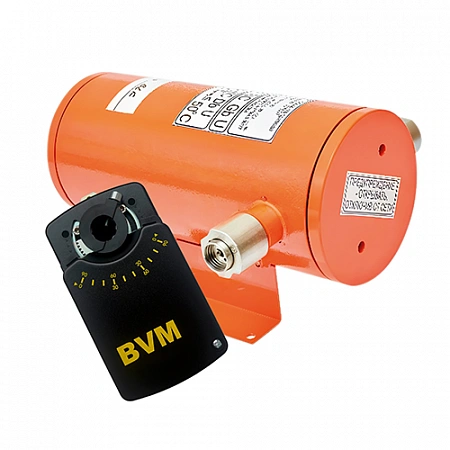

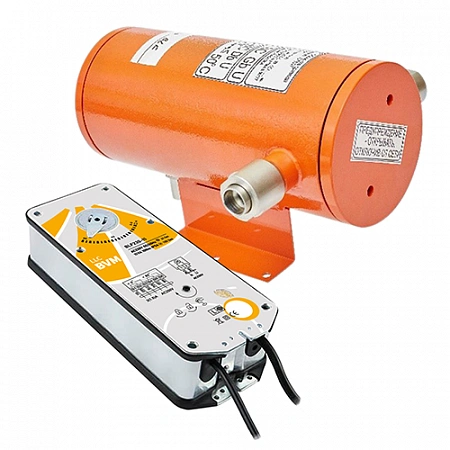

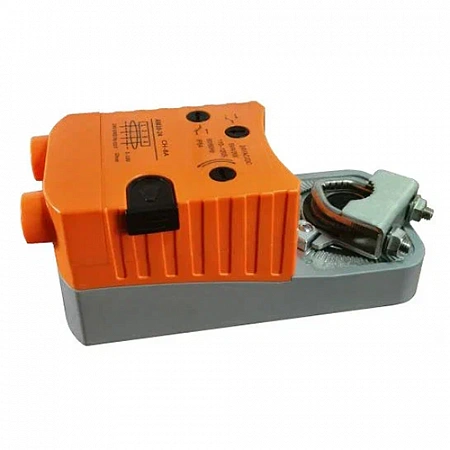

| BLE | Дымоудаление и взрывозащита | Обратный ход выполняет двигатель. Для взрывоопасных зон привод используют в комплекте с оболочкой СТЛ 07. |
| BLF | Противопожарные клапаны | После снятия питания пружина возвращает выходной вал в исходное положение, рабочий ход выполняет двигатель. Сертификация ОПС. |
| TS | Воздушные заслонки | Двухпозиционная схема, возвратная пружина, предусмотрены варианты питания на 24 или 230 В. |
| ЭПК | Шаровые краны | Доступны двух- и трехпозиционная схема, аналоговое управление 0–10 В и интерфейс Modbus RS-485. |
| VAV | Переменный расход воздуха | Аналоговый сигнал 0–10 В задает угол поворота выходного вала, модели рассчитаны на 5–40 Н·м и 24 В. |
| ЭМ | Электромагнитные | Электромагнитный принцип, питание 24 или 220 В. Мгновенное срабатывание. |
Области применения
- Офисные и торговые здания. В приточных и вытяжных установках LM, NM, SM и TS регулируют подачу или перекрывают канал по внешней команде. Для воздушных клапанов проверяют напряжение, способ управления и геометрию оси.
- Промышленные объекты. На производственных площадках исполнительные механизмы регулируют воздушный поток в общеобменной, местной и технологической вентиляции. Во взрывоопасных зонах используют только комплекты с подтвержденной оболочкой СТЛ 07. Проверяют точное исполнение, температурный диапазон, мощность внутреннего механизма и соответствие монтажной платформы его обозначению.
- Больницы, школы и объекты с массовым пребыванием людей. В общеобменных системах устройства регулируют и отсекают воздушный поток. В противопожарных контурах BLF выполняет моторный ход и аварийный возврат пружиной. Значимы момент, время поворота, напряжение и наличие термодатчика у конкретного исполнения.
- Серверные и дата-центры. В системах кондиционирования привод воздушного клапана устанавливает требуемый угол открытия, а VAV-модели регулируют расход по аналоговому сигналу. При расчете учитывают обратную связь и допустимую температуру эксплуатации.
- Объекты с BMS. В узлах VAV расход воздуха регулируют по текущей потребности зоны. Подключение выполняют только через интерфейс, заявленный для конкретной модели. Наличие 0–10 В, 4–20 мА или Modbus RTU не доказывает совместимость всей серии с любой BMS.
- ИТП, ЦТП и котельные. ЭПК управляет шаровыми и смесительными клапанами, отдельные LM и NM соединяются с арматурой через Braket 8. Применимость зависит от момента, напряжения, алгоритма управления и механического соединения. Исполнительный механизм должен соответствовать рабочему органу и схеме управления.
