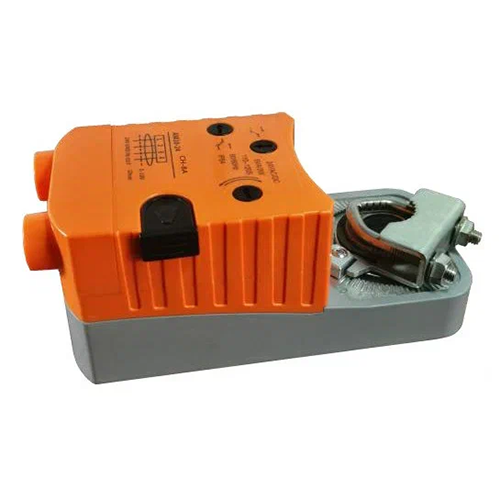

Техническое описание электропривода BVM VAV30NM
Электропривод BVM VAV30NM регулирует воздушный поток в системе с переменным расходом. Двигатель поворачивает вал до угла, заданного внешним контроллером или встроенным датчиком перепада давления. Питание составляет AC/DC 24 В.
Назначение и особенности
Устройство устанавливают на VAV-клапан в зональных ветвях вентиляции офисов, торговых центров и гостиниц. Клапан переменного расхода меняет подачу воздуха по текущей нагрузке помещения. HVAC система регулирует воздухообмен в каждой обслуживаемой зоне по командам автоматики.
Контроллер задает угол открытия вентиляционного затвора. Регулирование сокращает избыточную подачу воздуха. Фактическое снижение энергозатрат зависит от алгоритма управления вентилятором, настроек контроллера и наладки вентиляционной установки.
Заслонка поворачивается на заданный угол по аналоговому сигналу 0–10 В. Для серии также предусмотрены токовый сигнал 4–20 мА и обмен по Modbus RTU.
Встроенный датчик перепада давления участвует в автоматическом регулировании расхода. Аналоговый выход 0–10 В передает данные о фактическом угле открытия или относительном расходе воздуха в зависимости от настройки.
Номинальный крутящий момент составляет 30 Нм. Линейка охватывает клапаны разного типоразмера и сопротивления движению. Требуемое значение определяют по данным изготовителя с учетом перепада давления, уплотнений и передаточного механизма.
Технические характеристики
| Модель | VAV30NM |
| Вес, кг | 1 |
| Материал корпуса | огнестойкий пластик |
| Напряжение, В | 24 |
| Управляющий сигнал | аналоговый |
| Влажность, % | -10…+55 без конденсации |
| Степень защиты | IP54 |
| Максимальный угол поворота | 90 |
| Тип возврата | без пружины |
| Крутящий момент, Нм | 30 |
| Наличие возвратной пружины | нет |

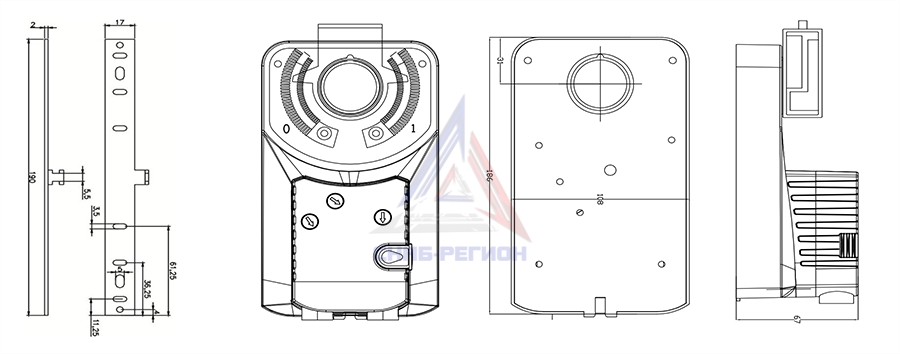

Габаритные размеры
Монтаж и подключение
Привод устанавливают на круглый вал диаметром 7–19 мм либо на квадратную ось размером 5–14 мм. Свободная длина посадочного участка должна составлять не менее 45 мм.
Универсальный зажим фиксирует выходной узел на валу. Антипроворотный кронштейн удерживает корпус от вращения вместе с рабочим органом. Силовые и сигнальные линии подключают к клеммам 24V, GND, IN, OUT, A+ и B-. Назначение контактов и схему соединений проверяют по документации на конкретную модель и проекту шкафа автоматики.
