Изготовление Карманных фильтров воздушных (ФВК)

Фильтр карманный ФВК

- категория вентиляционного оборудования, конструктивно отличающегося формой укладки фильтрующего материала в виде сшитых мешков (иначе - карманов). Это позволяет достичь максимальной эффективности фильтрации и использовать фильтр в качестве ступени тонкой очистки воздуха.


Тонкая очистка - необходимая мера подготовки приточного воздуха в административных, офисных, общественных зданиях, в производственных цехах, медицинских учреждениях. Особенно важно её наличие в помещениях с повышенными требованиями к технологической чистоте (операционные, лаборатории, хранилища особо чистых материалов, производственные линии электронной, фармацевтической, пищевой промышленности). Помимо этого, данные изделия устанавливаются в вытяжных системах для удаления аэрозольных технологических отходов вредных производств (металлургия, химическая промышленность, фабрики строительных материалов).


Преимущества карманных фильтров ФВК

  • Жесткая металлическая рамка;
  • Низкое начальное сопротивление;
  • Высокая пылеёмкость;
  • Пожаробезопасный материал.


Предназначение

Основная задача тонкой очистки - сохранение здоровья и работоспособности людей. Однако данный фильтр используется и в интересах технологии:

  •  для защиты оборудования от воздействия абразивных мелкодисперсных частиц и химически активных взвесей;
  • для удаления из воздуха примесей, влияющих на состояние обрабатываемого сырья и режимы обработки.


Фильтрующий элемент, в зависимости от исполнения, эффективен в отношении большинства загрязняющих факторов:

  • биологических аэрозолей (пыльцы, семян, спор, домашней пыли и сапрофитов);
  •  металлургической пыли фракций крупнее 1 мкм;
  • терригенных аэрозолей (пыль выветривания горных пород, вулканические пыль и пепел);
  • технологической пыли и возгонов, молекулярных конгломератов металлических оксидов;
  • туманов различного происхождения (кислотных, щелочных, смоляных, жировых, природных);
  • силикозоопасных твердых и волокнистых взвесей.



Изготовление фильтров для вентиляции



Фильтры для вентиляции

Вентиляционная система - одна из важнейших в здании, независимо от его предназначения. Это связано с тем, что жить, работать или просто находиться в помещении с застоявшимся воздухом крайне сложно. По этой причине в комнате важно обеспечить воздушный поток, который будет приносить свежесть и забирать неприятные запахи. При этом вентиляция требует постоянного ухода. Фильтры же используются как расходный материал.


Вся наша продукция сертифицирована

cert2.png                  declaration.png

Скачать сертификат                     Скачать декларацию



Преимущество покупки Карманных фильтров воздушных (ФВК)

Особенности конструкции и функционирования

Конструктивная компоновка карманного фильтра характерна для большинства представителей класса фильтровального оборудования. Простота и лаконичность конструкции позволяют достичь оптимального соотношения «цена-эффективность» и снизить аэродинамическое сопротивление.

Фильтр представленной категории состоит из корпуса (рамки) и фильтрующего материала.



Корпус представляет собой сварную коробчатую раму П-образного сечения, выполненную из оцинкованной стали. Его глубина (габарит в направлении потока) - от 15 до 400 мм. Основная функция - обеспечение неизменной геометрии фильтрующего материала и жесткости всей сборки.

Ту же функцию выполняет рамка из стальной проволоки (прутка).

Фильтр, в зависимости от модели, компонуется на корпусе или рамке.


Состав и свойства

Фильтрующие материалы, которые использует фильтр ФВК - полиэстер, экструдированно-раздувной нетканый полипропилен («мельтблоун», то есть, в буквальном переводе «плавлено-раздутый»), активированный уголь. Полотно сшивается ультразвуковым методом в виде мешков (карманов). В некоторых моделях фильтра применяется дополнительный опорный каркас, выполненный из металлической ленты. Фильтрующий материал прикрепляется к каркасу методом пуклевки.

Физические свойства волокон полимеров определяют класс очистки воздуха, которому соответствует фильтр ФВК, и область его применения. Так, полиэстер, обладая более гладкой и длинной мономолекулярной нитью, имеет вероятность проскока частиц выше, нежели коротковолоконный полипропилен, пространственная структура которого сходна с кристаллической решеткой. В силу этой же особенности полипропилен, используемый в карманном фильтре, имеет меньшее разрушающее напряжение в высокоскоростных потоках. Поэтому полиэстер применяется в фильтрах, служащих для грубой очистки, а «мельтблоун» - для тонкой.

Количество и плотность размещения мешков по поперечному сечению фильтра определяет максимально допустимую нагрузку на оборудование. Так, более плотно сшитый фильтр имеет большую пылеемкость, фильтрующую поверхность и, соответственно, большую производительность. Однако в силу законов аэродинамики падение давления на таком фильтре будет выше, что невыгодно с энергетической и экономической точки зрения.

Критериями разделения моделей этой продукции являются: конструктивное исполнение элемента жесткости, применяемый для фильтрования полимер и наличие или отсутствие внутреннего каркаса карманов.


Аналоги ФВК

  • ФяК;
  • ФМ;
  • ФК;
  • ФКК;
  • ТОВ.

Исполнения карманных фильтров

Воздушный карманный фильтр ФВК-1

Собран в рамочном корпусе из оцинкованной стали. Фильтрующее волокно - тканый полиэстер, укрепленный на рамке из прутка. Стандартная плотность карманов - 10,5 на метр ширины поперечного сечения. Глубина: 300 или 600 мм.

В силу этих конструктивных особенностей фильтр применяется для грубой фильтрации. Начальное падение давления, в зависимости от класса очистки и глубины фильтра, варьируется от 29 до 62 Па. Производительность по воздуху - 800-3400 куб.м/час.

Может применяться в качестве ступени тонкой очистки, однако целесообразно использовать для этого другое исполнение ФВК.

Класс очистки: G3, G4, F5.

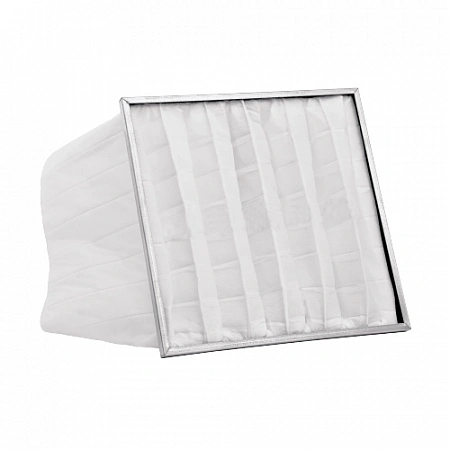

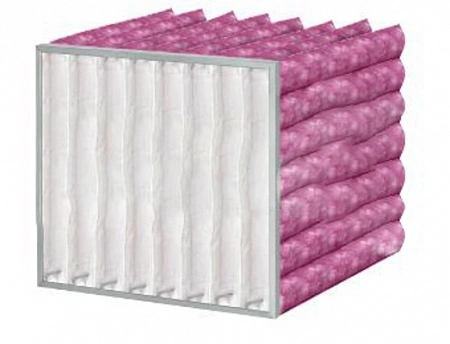

Воздушный карманный фильтр ФВК-2

Имеет компоновку, идентичную первой модели: панель с карманами укреплена на рамке из прутка; эта сборка установлена в стальном корпусе. Фильтрующее волокно - нетканый полипропилен. Глубина: 300 или 600 мм.

Выполняется с применением двух- или трехслойного полипропилена. Двухслойный «мельтблоун» имеет дополнительный армирующе-фильтрующий слой нетканого полимера «спандбонд», установленного в направлении выхода воздушного потока. Трехслойный «мельтблоун» оснащается предфильтром из полиэстера со стороны входа.

В зависимости от количества слоев и глубины карманов предназначение фильтра может меняться. Применяется в качестве предварительной ступени фильтрации (G4, двухслойный) и для тонкой очистки (F5-F9, трехслойный). Начальное аэродинамическое сопротивление, в зависимости от класса очистки, варьируется от 29 до 205 Па. Производительность в нормальных условиях - 800-3400 куб.м/час.

Наиболее универсальный в линейке моделей ФВК.

Класс очистки: G4, F5, F6, F7, F8, F9.

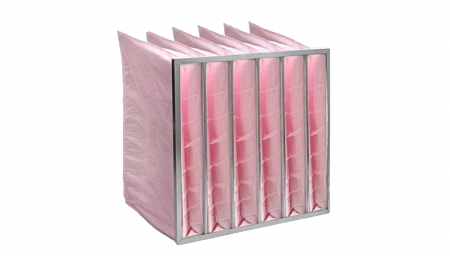

Воздушный карманный фильтр ФВК-3

Скомпонован аналогично первой модели фильтра. Отличительная особенность - закрепление фильтровального волокна «мельтблоун» на несущем каркасе из металлической ленты. Это позволяет применять фильтр в потоках, обладающих большей скоростью. В остальном геометрические, аэродинамические и эксплуатационные характеристики полностью соответствуют характеристикам фильтра ФВК-2.

В ряду модельной линейки является усиленным аналогом предыдущего варианта конструкции.

Класс очистки: G4, F5, F6, F7, F8, F9.

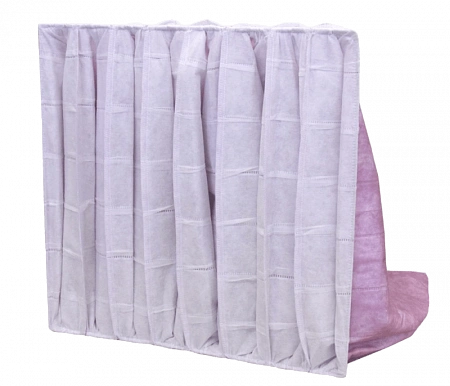

Воздушный карманный фильтр ФВК-4

Представляет собой рамочную деталь из прутка с укрепленным на ней сшитым фильтровальным холстом из «мельтблоуна». Оцинкованный стальной корпус в конструкции отсутствует. Как и у других моделей, использующих экструдированно-раздувной полипропилен, фильтровальный холст может быть двухслойным и трехслойным.

В линейке ФВК занимает место компактного и облегченного варианта ФВК-2.

Класс очистки: G4, F5, F6, F7, F8, F9.

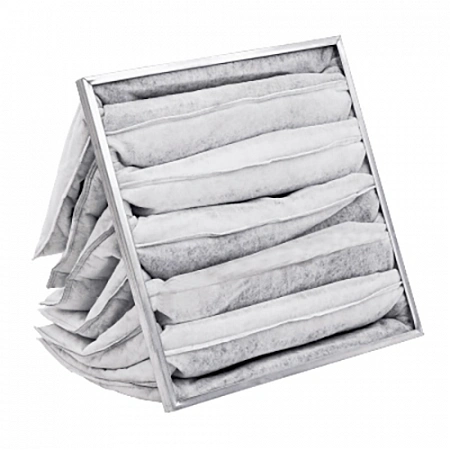

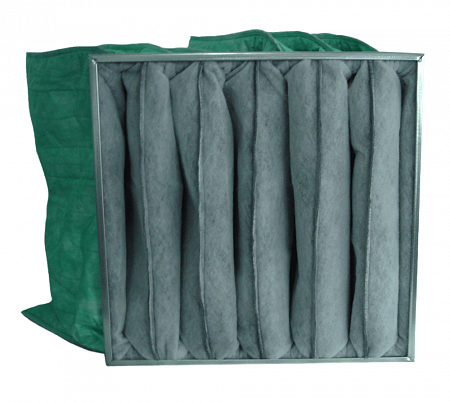

Воздушный карманный фильтр ФВК-5

Угольный. Имеет рамку из оцинкованного «П» профиля шириной 15 - 400 мм. В ней, на сварной металлической рамке из прутка или ленточном каркасе, закреплён фильтровальный материал в виде карманов (мешков). Показывает высокую эффективность при большом объеме фильтруемого воздуха, а также в условиях повышенной запыленности.

Используемый фильтрующий материал: полиэстер, мелтблоун, активированный уголь.

Класс очистки: G3, G4, F5, F6, F7, F8, F9.

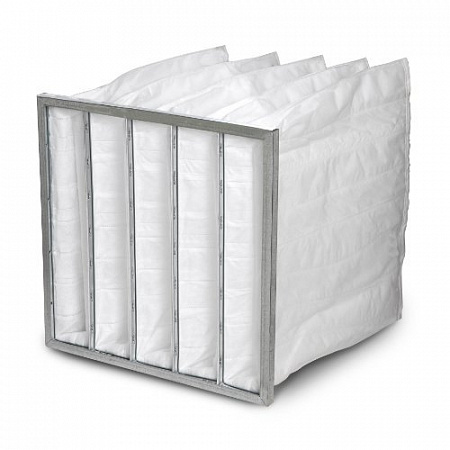

Воздушный карманный фильтр ФВК-6

Создан на металлической рамке без использования корпусной детали. Фильтрование взвесей происходит на 100% полиэстере. Усиливающих каркасных деталей не содержит.

Способен очищать воздух по классам G3 - F5, то есть, выполнять роль фильтра предочистки. Габаритные характеристики соответствуют изделиям ФВК-4, аэродинамические и эксплуатационные - ФВК-1.

Среди оборудования этот вариант наиболее экономичен и прост, поэтому широко используется при монтаже вентиляционных систем в общественных и административных зданиях.

Класс очистки: G3, G4, F5.


Основные правила эксплуатации

На протяжении всего эксплуатационного цикла изделия следует контролировать величину аэродинамического сопротивления. Для этого применяются дифференциальные манометрические датчики, смонтированные у входа и выхода фильтра. При достижении падения давления 450 Па на ступени предочистки или 600 Па на устройствах тонкой фильтрации изделия должны заменяться и утилизироваться.

Особенно это важно для фильтрующих элементов, использующих активированный уголь. При насыщении продуктами химических реакций окисления уголь начинает распадаться и высвобождать накопленные соединения.
