Описание
Характеристики

Изготовление Фильтра воздушного карманного ФВК-5

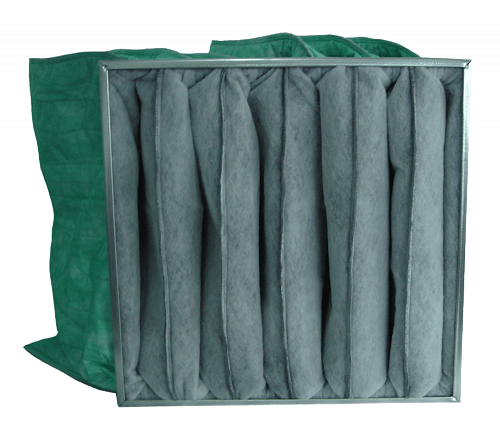

Фильтр воздушный карманный ФВК-5 с фильтрующим материалом из полиэстера

- представляет собой рамку из оцинкованного «П» профиля. Ширина: от 15 до 400 мм. На сварной металлической рамке из прутка или ленточном каркасе, закреплён фильтровальный материал в виде карманов (мешков). Показывает высокую эффективность при большом объеме фильтруемого воздуха, а также в условиях повышенной запыленности. Используемый фильтрующий материал: полиэстер, мельтблоун, активированный уголь.

Отсутствие рамки фильтра и крепление конструкции карманного фильтра для вентиляции на каркас из металлического прутка, обеспечивает простоту монтажа фильтра в вентиляционную установку.

Фильтр карманного типа ФВК-5 оптимален при дефиците посадочного места в системе вентиляции.

Экономичный вариант исполнения из возможных вариантов конструкции карманных фильтров.

Класс очистки: G3, G4, F5, F6, F7, F8, F9.

Используемые материалы:

Полиэстер с угольной пропиткой
Meltblown
Активированный уголь

Материал корпуса:

Оцинкованная сталь

Крепление:

Пруток

Фильтрующий материал

Полиэстер

Стандарт качества

Гарантия – 1 год на не разрушение конструкции, при соблюдении правил эксплуатации.

Гост - ГОСТ Р ЕН 779-2007 / ГОСТ 51251-99

Подлежит утилизации как строительный мусор.

Конструкция ФВК-5 гарантирует повышенный объём пылеёмкости и увеличенную степень производительности в сложных условиях со сниженной сопротивляемостью воздушному потоку.

Разновидности фильтров

Воздушные карманные фильтры отличаются по степеням очистки:

грубая;
тонкая;
абсолютная.

Специалисты для обустройства вентиляционной системы подбирают компоненты по маркировке: фильтры грубого класса очистки обозначаются G2-G4. Более высокой степени очистки, согласно нормативным документам, обозначаются F5-F9.

Сфера применения фильтров

ФВК-5 незаменимы в системе очистки. Их используют:

в системах кондиционирования с целью очищения воздушных потоков в помещениях с большими требованиями к качеству воздуха (на атомных электростанциях и в центрах бактериологических исследований);
в системах вентиляции с целью защиты теплообменников от пыли (например, в супермаркетах, складах);
для доведения воздуха до высокой степени очищенности (в операционных, на производствах медикаментов, в электротехнических лабораториях);
для полноценной защиты здоровья сотрудников в помещениях с большим скоплением людей: в офисных зданиях, отелях, кафетериях.

Фильтры ФВК-5 относятся к первой ступени защиты в многоступенчатых системах вентилирования. Потому при изготовлении столь важного элемента производитель ориентируется на требования ТУ 4863-001-86443876-2008 или ГОСТ Р 51251-99.

Ремонтопригодность фильтрующего элемента

ФВК-5 –часть системы кондиционирования воздуха, относящаяся к сменным элементам, не подлежащим регенерации.

Отличия фильтров ФВК И ФЯК

Фильтры ФЯК и ФВК используются при монтаже вентиляционных шахт. Между ними существует разница: ФВК-5 характеризуются увеличенной поверхностью фильтрации. За счет этого достигается высокий уровень пылеёмкости.

Производительность

Маркировка стандартных размеров	Ширина (мм)	Высота (мм)	Глубина карманов (мм)	Производительность (м3/ч)
ФВК-5-592-592-(300/600)-6-(G3/G4/F5/F6/F7/F8/F9)	592	592	300/600	3400
ФВК-5-592-287-(300/600)-6-(G3/G4/F5/F6/F7/F8/F9)	592	287	300/600	1600
ФВК-5-287-287-(300/600)-3-(G3/G4/F5/F6/F7/F8/F9)	287	287	300/600	800

Производительность фильтров ФВК-1,2,3,4 нестандартных размеров можно посчитать по формуле

Qн=Fвх x qн

где

Qн – номинальная производительность фильтра, м3/ч,
qн - номинальная удельная воздушная нагрузка, м3/ч х м2,
Fвх - площадь входного сечения фильтра, м2.

Технические характеристики

Тип фильтра	Класс фильтра по ГОСТ Р ЕН 779-2007	Средняя пылезадерживающая способность Am, % (средняя эффективность Em)	Аэродинамическое сопротивление при номинальной нагрузке, Па			Рабочая температура, °С	Относительная влажность, %
			начальное		конечное
			Глубина кармана, мм
			300	600
ФВК-5	G3	80≤Am<90	55	50	250	от -40 до +110	не более 95
	G4	90≤Am	65	60
	F5	40≤Em<60	85	70	450
	F6	60≤Em<80	130	110
	F7	80≤Em<90	166	150
	F8	90≤Em<95	200	170
	F9	95≤Em	210	190

Примечание:

1. Не рекомендуется применение в установках с высокой производительностью по воздуху с глубиной кармана менее 350 мм и уменьшенным количеством карманов.
2. Замена фильтров производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией.

ФВК-5-Ш-В-ГК-КК-КЛ/Г

Снаб-Регион

ФВК-5 – Тип конструкции фильтра

Ш – Ширина

В – Высота

ГК – Глубина кармана

КК – Количество карманов

КЛ – Класс очистки

Г – Глубина профиля (стандарт 25 мм)
