Трехрядные калориферы
Трехрядные калориферы по низким ценам
Когда двух рядов трубок оказывается недостаточно для достижения требуемого температурного режима, на сцену выходит трехрядный калорифер. Добавление третьего ряда теплообменных элементов (всего их здесь три) заметно увеличивает поверхность нагрева в тех же габаритах, а значит, возрастает и тепловая мощность. Именно этот тип оборудования является наиболее распространённым в приточной вентиляции средних и крупных промышленных объектов. В каталоге они представлены как КПСк 3-[№] и КСк 3-[№], где цифра «3» и обозначает рядность.
Компоновка трубок в шахматном порядке продолжает использоваться и здесь, ведь она позволяет воздуху омывать каждую трубку максимально эффективно. Однако, за счет большего количества труб в пучке, у трехрядных калориферов заметно выше аэродинамическое сопротивление по сравнению с двухрядными, что нужно учитывать при выборе вентилятора. Хотя, повторюсь, прирост по теплоотдаче этого стоит. Пожалуй, это самый ходовой вариант для центральных кондиционеров, где нужно греть воздух с -20°С до каких-то положительных или высоких значений.
Конструктивные особенности

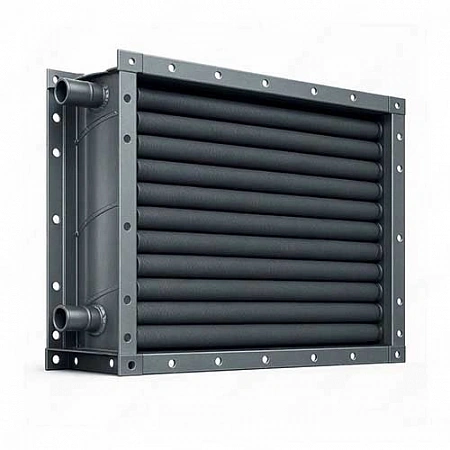

Конструктивно трехрядный калорифер мало отличается от двухрядного — та же концепция. Но если присмотреться к коллекторной системе, можно увидеть, что количество ходов по теплоносителю (особенно в водяных КСк) может варьироваться в зависимости от типоразмера. Например, у калориферов КСк с номерами 6 и выше нередко применяют шести- или четырехходовые схемы движения теплоносителя, чтобы ускорить его поток в трубках и выровнять температурное поле.

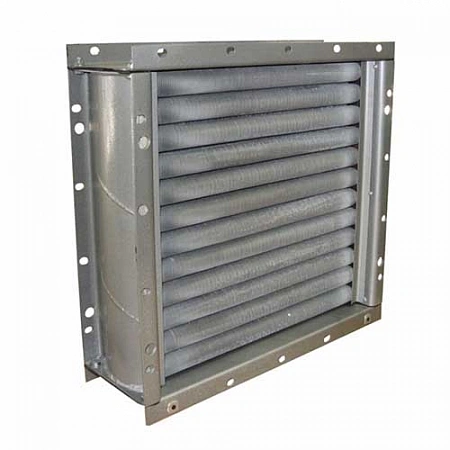

Основа остается прежней: стальной оребренный пучок из трубок Ду16 с накатным алюминиевым оребрением, запаянный в стальной корпус с фланцами. Но именно из-за трех рядов трубный пучок получается более плотным, и расстояние между осями трубок здесь стандартизовано. К слову, у паровых КПСк, в отличие от водяных, обычно применяется одноходовая схема, так как пар сам по себе имеет высокую скорость движения.
Основные характеристики для подбора
Для того чтобы подобрать конкретную модель нужно четко понимать тепловой баланс системы.
- Площадь поверхности нагрева: Указывается в м². Для трехрядных моделей этот параметр примерно на 30-50% больше, чем у аналогичного по длине и высоте двухрядного, из-за дополнительного ряда трубок.
- Производительность по теплу (мощность): Зависит не только от поверхности, но и от разницы температур теплоносителя и воздуха. При подборе смотрят, соответствует ли мощность в заданном режиме расчетной.
- Массовая скорость воздуха: Обычно ее стараются удерживать в определенном диапазоне. Отклонения в меньшую сторону ухудшают теплоотдачу, в большую — ведут к сильному росту сопротивления.
- Количество ходов по теплоносителю: Для водяных моделей это важно, так как от этого зависит гидравлическое сопротивление внутреннего тракта. Чем больше ходов, тем сильнее сопротивление, но при этом растет турбулентность и теплосъем с трубки.
- Габаритные и присоединительные размеры: Трехрядный калорифер немного «толще» двухрядного. Это бывает критично при монтаже в ограниченном пространстве воздуховода.
Особенности эксплуатации
Специфика такая же, как у двухрядных, но есть нюансы, связанные с большей металлоемкостью и плотностью пучка.
Чистить трехрядные калориферы нужно регулярно, так как при работе в запыленной среде грязь намертво забивается между третьим и вторым рядом. Обратная промывка — не лучший вариант для алюминиевого оребрения (оно может деформироваться), чаще используется продувка.
В водяных калориферах из-за многоходовок и большего объема внутренних полостей, при низких температурах наружного воздуха выше вероятность локального замерзания в угловых зонах, если не настроена обвязка с циркуляционным насосом.
При первом пуске после долгого простоя очень важно не просто прогреть аппарат, а делать это плавно (те же рекомендации по 30°С в час), так как термические напряжения в трубных решетках из-за жесткости пучка могут дать трещины в сварных швах.
Использование трехрядных паровых калориферов требует защиты от гидроударов при конденсации пара, особенно на длинных паропроводах — обязательно наличие конденсатоотводчика правильного типа.
