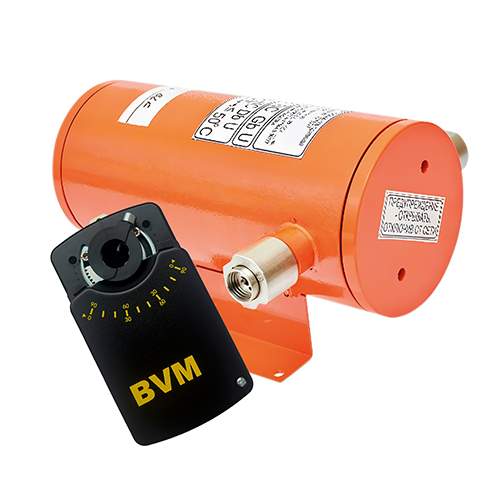

Техническое описание электропривода BVM LM230-SR-6 + СТЛ 07
BVM LM230-SR-6 + СТЛ 07 — взрывозащищенный электропривод для воздушного клапана. Реверсивный электропривод в стальном корпусе поворачивает вал в обоих направлениях по команде автоматики.
Назначение и особенности
Модель применяют в системах кондиционирования, общеобменной, местной и технологической вентиляции. Заслонка регулирует или перекрывает воздушный поток. Оболочка СТЛ 07 имеет маркировки 1Ех d IIС Gb U и Ex tb IIIC Db U при температуре от -30 до +50 °C.
Исполнение без возвратной пружины не выполняет механический обратный ход после снятия напряжения. Положение рабочего органа зависит от нагрузки и схемы автоматики.
Электропривод поддерживает аналоговоеуправление и передает сигнал обратной связи того же диапазона.
Рекомендуемая площадь заслонки — до 1,2 м², номинальный крутящий момент — 6 Нм. Питание модели — 230 В.
Степень защиты оболочки IP65, внутреннего механизма — IP54. Узел комплектуют двумя взрывозащищенными кабельными вводами, клеммной колодкой и закрытым отсеком. При использовании внешней клеммной коробки ее параметры сверяют с проектной схемой и маркировкой взрывозащиты.
Технические характеристики
| Модель | LM230-SR-6 + СТЛ 07 |
| Вес, кг | 9,8 |
| Температуратурный диапазон, С | -30...+50 |
| Напряжение, В | 230 |
| Управляющий сигнал | аналоговый |
| Влажность, % | 5… 95 без конденсации |
| Степень защиты | IP54 |
| Соединительный кабель, м | 1 |
| Максимальный угол поворота | от -5...до 90/95 |
| Частота, Гц | 50/60 |
| Площадь заслонки, м2 | 1,2 |
| Тип возврата | без пружины |
| Крутящий момент, Нм | 6 |
| Форма вала | круглый/квадратный |
| Размер оси заслонки, мм | 10...12/8х8...12х12 |
| Потребляемая мощность, Вт | 3,0/0,5 |
| Время поворота двигателя, сек | 30 |
| Уровень шума двигаетля, дБ | 45 |
| Наличие термодатчика | нет |
| Угол срабатывания вспомогательных переключателей | 1х10/2х80 |
| Наличие возвратной пружины | нет |

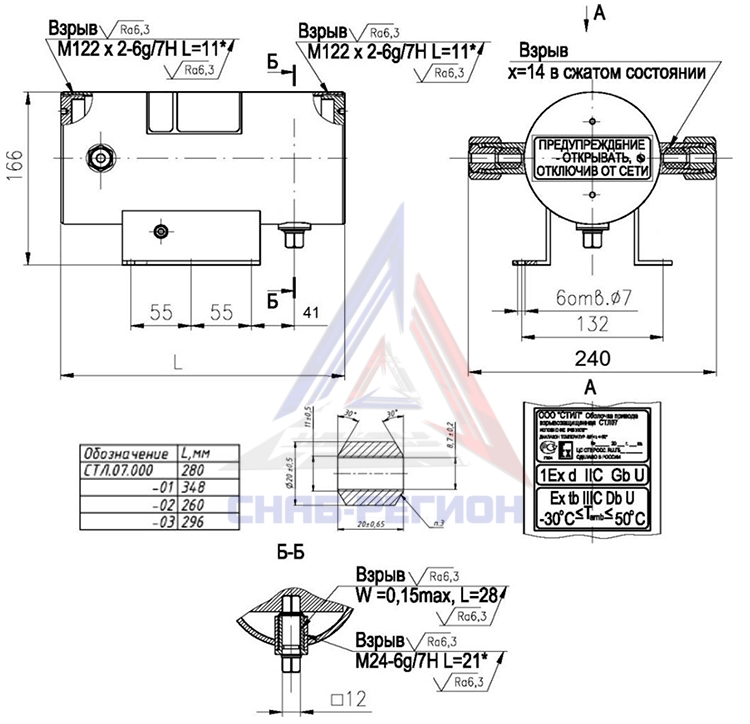

Габаритные размеры
Монтаж и подключение
Корпус закрепляют установочными лапами, вал соединяют с осью заслонки. Кабель заводят через штатный ввод и подключают по электрической схеме. Посадочная площадка должна соответствовать модели привода.
