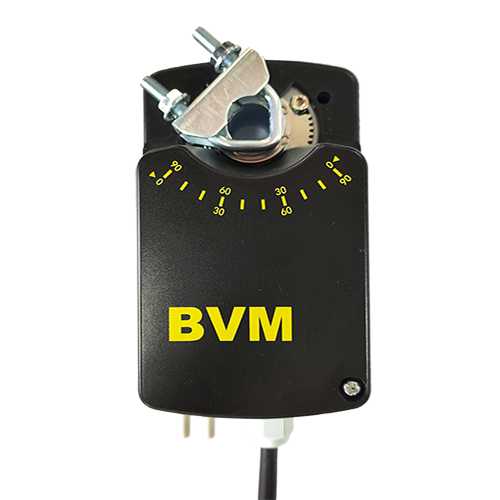

Техническое описание электропривода BVM LMQ24-SR-5
Электропривод BVM LMQ24-SR-5 для воздушных клапанов поворачивает вал заслонки по команде автоматики и устанавливает ее в требуемое положение. Узел применяют в системах вентиляции и кондиционирования для управления потоком воздуха.
Назначение и особенности
Модель устанавливают на воздушный клапан приточной, вытяжной или рециркуляционной установки. Это универсальное исполнение для открытия, закрытия либо регулирования проходного сечения.
Электродвигатель через редуктор передает усилие на вал.
Двухпозиционный сигнал переводит заслонку между двумя заданными положениями.
В исполнении без возвратной пружины двигатель выполняет прямой и обратный ход. После исчезновения питания автоматический возврат не предусмотрен.
В исполнении с возвратной пружиной двигатель поворачивает вал и взводит пружину. При исчезновении питания она начинает обратный ход и перемещает вал в защитное положение, определенное монтажом и конструкцией клапана.
В исполнении с электронным возвратом механической пружины нет. Если отключение питания длится более четырех секунд, привод перемещает вал в заданное положение; кратковременный провал напряжения возврат не запускает.
Номинальный крутящий момент модели составляет 5 Нм и напряжение 24 В.
Технические характеристики
| Модель | LMQ24-SR-5 |
| Вес, кг | 0,75 |
| Температуратурный диапазон, С | 0…+50 |
| Материал корпуса | пластик |
| Напряжение, В | 24 |
| Управляющий сигнал | двухпозиционный |
| Влажность, % | 10…80 без конденсации |
| Степень защиты | IP44 |
| Максимальный угол поворота | 0...90 |
| Тип возврата | без пружины |
| Крутящий момент, Нм | 5 |
| Наличие возвратной пружины | нет |

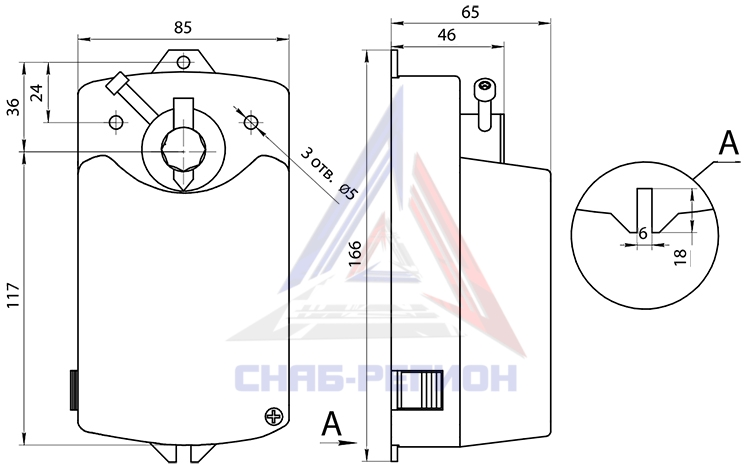

Габаритные размеры
Монтаж и подключение
Привод фиксируют на валу штатным присоединительным узлом. Кабель подключают по электрической схеме конкретной модели. До пуска проверяют соосность, свободный ход заслонки, направление вращения и соответствие напряжения питания.
