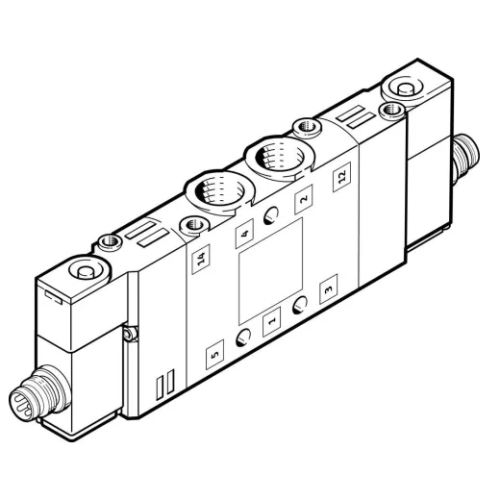

Описание золотникового пневмораспределителя 5/2 Festo CPE14-M1CH-5J-1/8
Пневмораспределитель Фесто CPE14-M1CH-5J-1/8 является частью систем пневматической автоматики и используется для управления движением воздуха в пневматических цепях. Обеспечивают точное и эффективное распределение воздуха в системе, позволяя контролировать и регулировать рабочие процессы.
Модель CPE14-M1CH-5J-1/8 относится к распределителям с электромагнитным управлением Фесто, включенным в серии CPE10, CPE14, CPE18 и CPE24. Модели этих серий имеют низкое потребление энергии и минимальную ширину корпуса, обеспечивая при этом большие пропускные расходы воздуха.
Пневмораспределители с электроуправлением используются в:
- автоматизации производственных линий;
- робототехнике;
- пневматических прессах;
- управлении пневматическими приводами.
Расшифровка обозначения распределителей Фесто серии CPE
Принцип работы
Принцип работы распределителя Фесто CPE14-M1CH-5J-1/8 основан на использовании сжатого воздуха. В зависимости от команды, поданной на пневмораспределитель, он управляет потоком сжатого воздуха и переключает пневматические устройства между различными позициями.
Технические характеристики пневмораспределителя CPE14-M1CH-5J-1/8
| Модель | CPE14-M1CH-5J-1/8 | Функция распределителя | 5/2, бистабильный | Тип управления | Электрический | Ширина, мм | 14 | Стандартный номинальный расход, л/мин | 800 | Рабочее давление, бар | 2 ... 8 | Тип конструкции | Золотниковый | Класс защиты | IP65, IP67, с розеткой, по IEC 60529 | Условный проход, мм | 6 | Выхлоп | Дросселирующий | Тип уплотнения | мягкий | Положение при монтаже | Любое | Ручное управление | Толкающий, с принадлежностями, с защелкой | Тип пилотного управления | С пилотным управлением | Питание пилотного каскада | Внутренний | Направление потока | Нереверсивный | Идентификация позиции распределителя | Держатель табличек | Время переключения, реверс, мс | 12 | Защита от перекрытия | Да | Примечания по динамизации усилия | Частота переключения как минимум раз в неделю | Рабочий цикл | 1 | Макс. позитивный тестовый импульс с логикой 0, µs | 1.200 | Макс. негативный тестовый импульс с логикой 1, µs | 900 | Характеристики катушки | 24V DC: 1,28W | Допустимые колебания напряжения | -15 % / +10 % | Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] | Примечание по рабочей среде | Возможна подача масла в воздух (в дальнейшем требуется постоянная подача масла) | Стойкость к вибрации | Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6 | Сопротивление ударной нагрузке | Шоковый тест SG2 по FN/EN | Классификация сопротивления коррозии CRC | 2 | Температура рабочей среды | -5 ... 50 °C |
Габаритные размеры CPE14-M1CH-5J-1/8, мм
| Mini CPE14 | ||||||||||||||||||||||||||
| Присоединительная резьба | B1 | B2 | B3 | D1 | D2 | D3∅ | D4∅ | D5∅ | H1 | H2 | H3 | H4 | H5 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | L11 | ||
| G1/8 | 14 | 10 | 3,5 | G1/8 | M3 | 4,4 | - | - | 40,3 | 26 | 7 | - | - | 118 | 85 | 54 | 18,3 | 27 | 9,5 | 20 | 5 | 32 | 18,3 | 17,5 | ||
| QS-6 | 6 | 3 | 75,3 | 70,9 | ||||||||||||||||||||||
| QS-8 | 8 | 86,3 | 76,4 | |||||||||||||||||||||||
Преимущества распределителей Фесто серии CPE14
- Простая сборка без использования винтов благодаря защёлкам.
- Возможность подвода питания и выхлопа с двух сторон.
- Распределители можно объединить в один общий блок.
- Простая структура и надёжная конструкция.
- Быстрое срабатывание и отклик.
