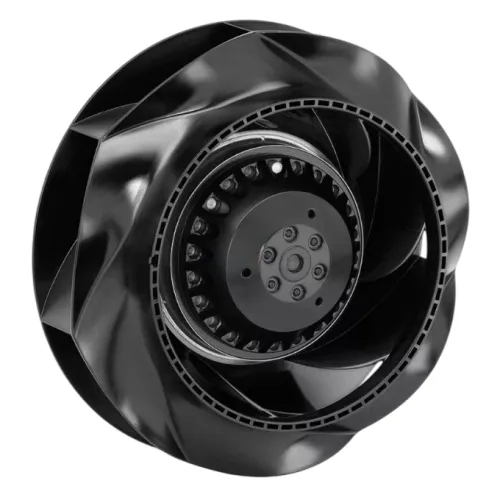

Радиальный энергосберегающий вентилятор Ebmpapst R3G500RL9601 — это GreenTech EC-решение с внешним ротором и интегрированной электроникой управления. Воздух втягивается осевым потоком во входной патрубок и под действием центробежной силы выбрасывается по радиусу через спиральный канал или диффузор. Электроника коммутирует безщёточный двигатель, обеспечивает плавную регулировку скорости (ШИМ/0–10 В/4–20 мА), тахоконтроль и защитные алгоритмы, что снижает потребление и шум при частичных нагрузках.
Области применения:
- приточно-вытяжные установки, фанкойлы, VAV-модули, FanGrid в центральных кондиционерах;
- фильтровентиляционные и чистые зоны, серверные, телеком-стойки, ЦОД;
- холодильные и тепловые системы (испарительные/конденсаторные узлы с напором в сеть воздуховодов);
- технологические линии, термопроцессы, горелочные камеры, сушильные камеры и т. п.
Конструкция
- Внешний ротор GreenTech E8EC: ротор с постоянными магнитами вокруг статора; компактная посадка, эффективное охлаждение, высокий КПД.
- Корпуса и материалы: сталь; крыльчатки из оцинкованной стали, алюминия или композитов (PA-GF) с аэродинамической геометрией.
- Электроника: входы 0–10 В, опции RS-485 (Modbus/BMS); мягкий пуск, ограничение тока, защита от перегрева и блокировки, PFC.
- Класс защиты и ресурс: типично IP44–IP55 в серийных исполнениях; вибробалансировка и долговечные подшипники для длительной непрерывной работы.
Преимущества энергосберегающих радиальных вентиляторов Ебмпапст
- Высокий КПД EC-двигателя и оптимизация на частичных нагрузках.
- Точное управление: непрерывная регулировка оборотов, тахосигнал, готовность к системам автоматизации.
- Оптимизированная аэродинамика колес и электронная коммутация снижают тональные составляющие.
- Малая монтажная глубина внешнего ротора и свободнобегущих колес.
- Стабильный напор: характеристика с обратно-изогнутыми лопатками устойчива к росту сопротивления сети.
- Термозащита, контроль пусковых токов, IP-исполнения для пыли/брызг.
Габаритные размеры

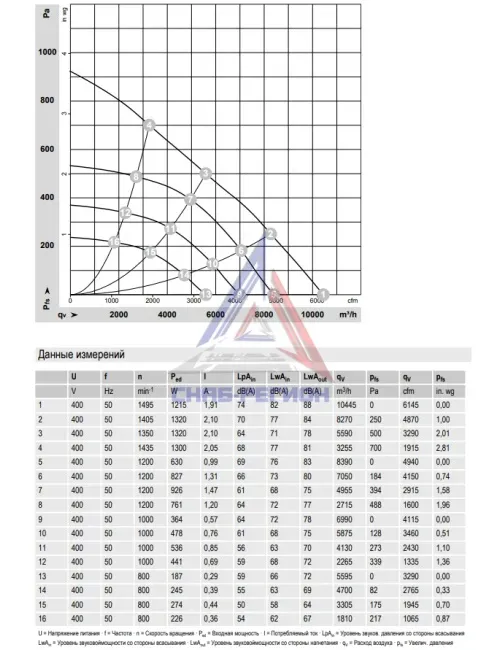

Аэродинамические характеристики
Технические характеристики
| Модель | R3G500-RL96-01 |
| Тип тока | EC |
| Минимальная температура окружающей среды, °C | -25 |
| Максимальная температура окружающей среды, °C | 50 |
| Класс защиты от влаги (F) / класс защиты окружающей среды | H1 CAT |
| Максимально допустимая темп. окружающей среды, °C | +80 |
| Минимально допустимая темп. окружающей среды, °C | -40 |
| Количество фаз | 3 |
| Номинальное напряжение, В | 400 |
| Скорость вращения, об/мин | 1350 |
| Входная мощность, кВт | 1,32 |
| Потребляемый ток, А | 2,1 |
| Степень защиты | IP55 |
| Диаметр крыльчатки, мм | 500 |
| Вес, кг | 16,9 |
| Количество лопаток | 7 |
