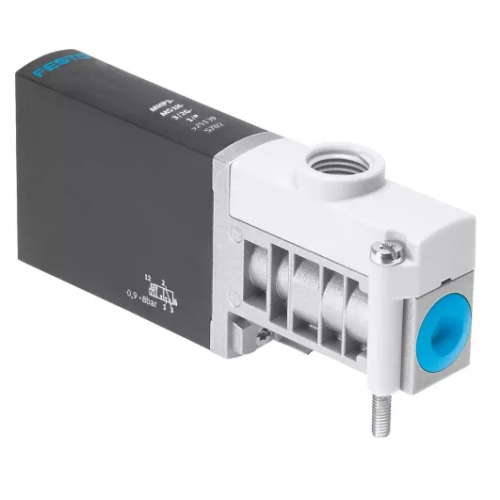

Описание моностабильного пневмораспределителя 3/2 Festo MHP4-MS1H-3/2G-1/4
Быстродействующий пневмораспределитель Festo MHP4-MS1H-3/2G-1/4 является частью систем пневматической автоматики и используется для управления движением воздуха в пневматических цепях. Обеспечивают точное и эффективное распределение воздуха в системе, позволяя контролировать и регулировать рабочие процессы.
MHP4-MS1H-3/2G-1/4 относится к серии MH4 (MHP4) быстродействующих распределителей с электромагнитным управлением Festo нового поколения. Отличаются принципом работы, позволяющим достичь времени переключения менее 2-3 мс при питании 24 В постоянного тока. Оснащены встроенными кабелями с классом защиты IP40/IP65 или разъёмами M8 для упрощённого и ускоренного монтажа.
Быстродействующие пневмораспределители с электроуправлением используются в операциях перемещения и сборки, медицинской технике, электронной промышленности, а также других областях, где необходимо высокое быстродействие и точность.

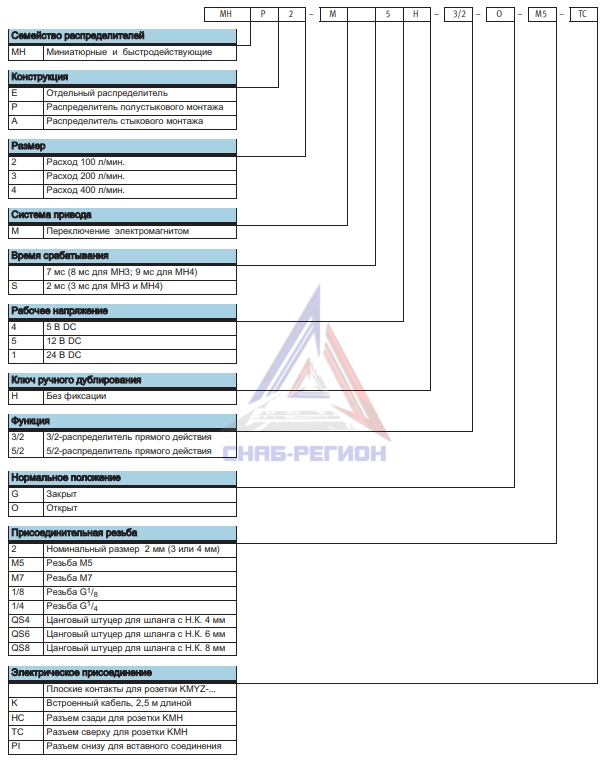

Расшифровка обозначения пневмораспределителя двухпозиционного
Принцип работы
Принцип пневмораспределителя Festo MHP4-MS1H-3/2G-1/4 основан на использовании сжатого воздуха. В зависимости от команды, поданной на пневмораспределитель Фесто, он управляет потоком сжатого воздуха и переключает пневматические устройства между различными позициями.
Технические характеристики MHP4-MS1H-3/2G-1/4
| Модель | MHP4-MS1H-3/2G-1/4 | Функция распределителя | 3/2 Н.З., моностабильный | Тип управления | электрический | Ширина | 18 | Стандартный номинальный расход, л/мин | 400 | Рабочее давление | -0,9 ... 8 bar | Тип конструкции | Переливной тарельчатый клапан | Тип сброса | механическая пружина | Класс защиты | IP65 | Авторизация | C-Tick, c UL us - Recognized (OL) | Условный проход, мм | 4 | Монтажный шаг, мм | 24 | Функция быстрого выхлопа | дросселирующий | Тип уплотнения | мягкий | Положение при монтаже | любое | Ручное дублирование | Толкающий | Тип пилотного управления | прямой | Направление потока | реверсивный с ограничениями | Рабочее давление, реверсивное, бар | -0,9 ... 0 | Максимальная частота переключения, Гц | 210 | Защищен от смены полярности | Биполярный | Время выключения, мс | 3,5 | Дополнительные функции | Защита от искр; Снижение тока удержания; Защитный кожух | Время включения, мс | 3,5 | Замер времени переключения с частотой 1 Гц и выше, мс | 0,3 | Рабочий цикл | 1 | Допуска на время выключения | -0,25 | Характеристики катушки | 24 V DC: фаза удержания 2,125 Вт, мощность переключения 8,5 Вт | Допуска на время включения | 10%/-30% | Допустимые колебания напряжения | +/- 10% | Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] | Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) | Классификация сопротивления коррозии CRC | 2 | Обозначение CE (см. заявление о соответствии) | в соответствии с директивой EU по электромагнитной совместимости EMC | Температура среды | -5 ... 40 °C | Температура окружающей среды | -5 ... 40 °C | Вес продукта, г | 270 | Электрическое подключение | Разъем; 2-пин | Тип крепления | На PR-коллекторе | Пневматическое подключение, канал 1 | Монтажная плита | Пневматическое подключение, канал 2 | G1/4 | Пневматическое подключение, канал 3 | Монтажная плита | Замечания по материалу | Не содержит медь и тефлон; Соответствует директиве по ограничению использования опасных веществ (RoHS) | Материал уплотнения | HNBR; NBR | Материал корпуса | Цинковая штамповка; покрытый | Данные о материале, винт | Сталь; Гальванизирован |
Преимущества распределителей Festo серии MH4 (MHP4)
- Подходит для процессов работы с вакуумом, сдувания деталей, упаковки и дозировки.
- Возможность сборки на коллекторной плите PRS.
- Гибкая конструкция для лёгкой модификации и вставки в новые проекты.
- Компактный дизайн и высокая плотность монтажа.
- Распределители Фесто не содержат медь и тефлон.
