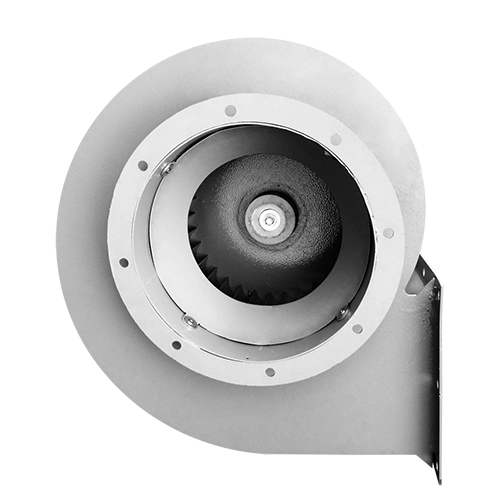

Описание вентилятора ДН №21 схема 3 без двигателя
Дымосос ДН №21 схема 3 без двигателя серии ДН из углеродистой стали предназначен для удаления дымовых газов и продуктов сгорания из топок паровых и водогрейных котлов, промышленных печей и теплотехнических установок, а также для перемещения пылегазовоздушных смесей в газоходах. Серия выпускается в 11 размерах рабочего колеса (№6,3; 8; 9; 10; 11,2; 12,5; 13; 15; 17; 19; 21), где размер на сайте обозначен символом «№» и соответствует диаметру колеса в дециметрах. Дымосос ДН может поставляться с электродвигателем и в исполнении без двигателя для подбора двигателя по проекту.
Каждая модель имеет 16 лопаток, загнутых назад по направлению вращения, и спиральный поворотный корпус одностороннего всасывания. Корпус поворачивается на заданные углы, что упрощает привязку к существующему газоходу. Конструкция рассчитана на работу с невзрывоопасными или слабоагрессивными дымовыми газами в диапазоне температур и запылённости, указанных в паспорте конкретного типоразмера.
Дымосос ДН ДН №21 схема 3 без двигателя изготавливается по конструктивной схеме (исполнению) 3. При исполнении по 1-й схеме рабочее колесо соединено с электродвигателем напрямую, что обеспечивает компактность и простую компоновку в котельной. При исполнении по 3-й схеме рабочее колесо установлено на отдельном валу и соединяется с электродвигателем через соединительную муфту, что позволяет вынести двигатель из зоны повышенных температур и использовать дымосос при более горячих газах.
Технические характеристики ДН №21 схема 3 без двигателя
| Конструктивное исполнение | Температура перемещаемой среды, °С | Характеристики электродвигателя | Характеристики ТДМ | Масса вентилятора, кг | ||||||
| Скорость вращения,об/мин. | Ном. мощность, кВт | Ном. ток при 380В (50 Гц), А | Тип электродвигателя * | Производ. Q min, тыс. м3/ч | Производ. Q max, тыс. м3/ч | Полное давление Pv min, Па | Полное давление Pv maх, Па | |||
| Схема № 3 | 100 | 600 | 90 | 198 | 315M10 | 36 | 126 | 1190 | 2490 | 5350 |
| 750 | 160 | 315 | 355M8 | 49 | 160 | 1880 | 3850 | 5430 | ||
| 1 000 | 355 | 676 | 355MLC6 | 62 | 210 | 3390 | 6880 | 5650 | ||
Габаритные размеры дымососа ДН 21
Аэродинамические характеристики
Акустические характеристики
