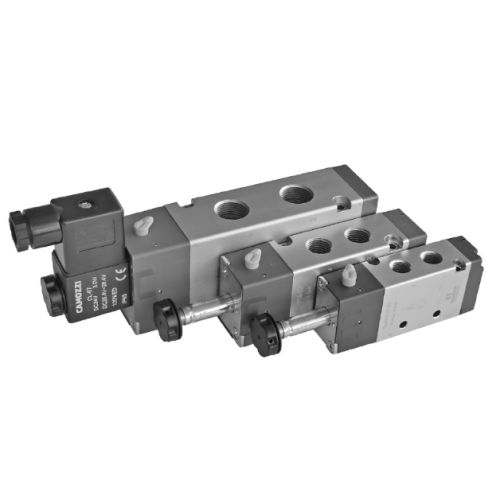

Описание золотникового пневмораспределителя 5/2 Camozzi EL54-015-02
Пневмораспределитель односторонний Camozzi EL54-015-02 – это важная часть автоматических систем управления, использующих сжатый воздух. Представляет собой устройство, которое контролирует и направляет поток сжатого воздуха в разные рабочие элементы системы.
Распределитель EL54-015-02 принадлежит к Серии EL золотникового типа. Представлен в моделях с присоединениями G1/8, G1/4, G3/8, а также в варианте с приточным исполнением NAMUR. Доступен в структурах 3/5, 5/2 и 5/3 линия/позиция. Также имеются версии с двусторонним или односторонним управлением и пружинным возвратом. В качестве управляющих элементов применяются соленоиды серии CL.
Расшифровка обозначения
Принцип работы
Моностабильный пневмораспределитель Камоцци EL54-015-02 работает путём использования электропневматической системы, которая открывает и закрывает порты для направления потока сжатого воздуха.
Технические характеристики распределителя Камоцци EL54-015-02
| Модель | EL54-015-02 | Конструкция | золотникового типа (с пилотным управлением) | Монтаж | в любом положении | Тип распределителя | 5/2 лин./поз., моностабильный с пневматическим возвратом | Пневматическое подключение | G1/4" | Расход Qn | 1350 Нл/мин | Рабочее давление | 1,5 ... 8 бар | Рабочая температура | - 20 ... 70°С | Время отклика | < 50 мс | Разъемы | 122L-800, 122L-701, 122L-701V | Материал корпуса | алюминиевый сплав | Материал золотника | алюминиевый сплав | Уплотнения | HNBR | Степень защиты | IP65 | Рабочая среда | очищенный до 25 мкм сжатый воздух без необходимости маслораспыления | Катушки для клапана | CL-62 - 12V DC, 3W. CL-67 - 24V DC, 3W. CL-60 - 110V DC, 3W. CL-6J - 220V AC, 3VA. |

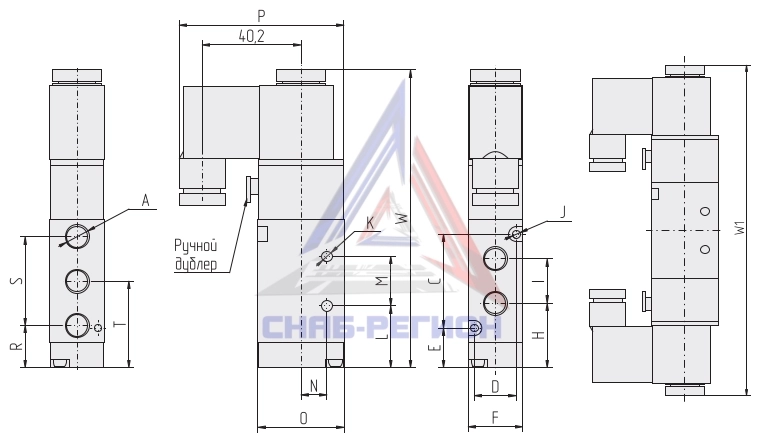

Габаритные размеры EL54-015-02, мм
| Модель | A | C | D | E | F | H | I | J | K | L | M | N | O | P | R | S | T | W |
| EL54-015-02 | G1/4 | 50 | 20 | 19,1 | 27 | 33,1 | 22 | 4,3 | 4,3 | 32,1 | 24 | 13,5 | 40 | 69,2 | 21,6 | 45 | 44,1 | 139,3 |
| EL54-011-02 | G1/4 | 50 | 20 | 19,1 | 27 | 33,1 | 22 | 4,3 | 4,3 | 32,1 | 24 | 13,5 | 40 | 69,2 | 21,6 | 45 | 44,1 | 190,4 |
| EL64-011-02 | G1/4 | 50 | 20 | 19,1 | 27 | 33,1 | 22 | 4,3 | 4,3 | 32,1 | 24 | 13,5 | 40 | 69,2 | 21,6 | 45 | 44,1 | 209,4 |
| EL74-011-02 | G1/4 | 50 | 20 | 19,1 | 27 | 33,1 | 22 | 4,3 | 4,3 | 32,1 | 24 | 13,5 | 40 | 69,2 | 21,6 | 45 | 44,1 | 209,4 |
| EL84-011-02 | G1/4 | 50 | 20 | 19,1 | 27 | 33,1 | 22 | 4,3 | 4,3 | 32,1 | 24 | 13,5 | 40 | 69,2 | 21,6 | 45 | 44,1 | 209,4 |
Преимущества пневмораспределителей Camozzi серии EL
- Широкий диапазон размеров и исполнений.
- Высокая эффективность в работе и точное управление потоками воздуха.
- Возможность выбора одностороннего или двустороннего управления.
- Наличие моделей с пониженным энергопотреблением.
- Лёгкость установки пневмораспределителей Камоцци и монтажа.
- Надёжность и долговечность.
