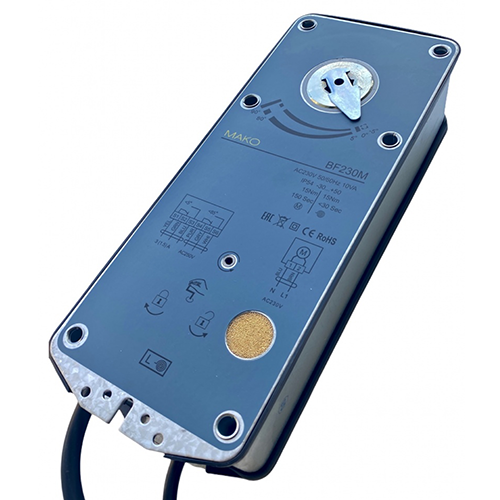

Техническое описание электропривода BVM BF230M (15Hm)
Электропривод BVM BF230M (15Hm) для огнезадерживающих клапанов поворачивает заслонку по команде автоматики. В штатном режиме вентиляционный канал остается открытым. При снятии питания пружинный механизм закрывает заслонку. Перекрытый канал ограничивает распространение огня и продуктов горения через вентиляционную сеть.
Назначение и особенности
Противопожарный клапан устанавливают в вентиляционных системах зданий. Система пожарной безопасности управляет приводом по двухпозиционному алгоритму. При подаче напряжения двигатель поворачивает выходной вал в рабочее положение и одновременно взводит пружину. После снятия питания возвратная пружина выполняет обратный ход без отдельной команды автоматики.
Направление рабочего и пружинного хода задают при монтаже. Для нормально открытого клапана рабочее положение заслонки должно быть открытым, защитное — закрытым. Схему установки сверяют с документацией на клапан, поскольку привод не определяет защитное положение самостоятельно.
Конкретную модель проверяют по напряжению питания, крутящему моменту, рекомендуемой площади заслонки и наличию термодатчика.
Указанная площадь не заменяет проверку требуемого момента по документации на клапан. На нагрузку влияют размеры и конструкция заслонки, уплотнения и перепад давления. Исполнение рассчитано на питание 230 В переменного тока с частотой 50/60 Гц.
Технические характеристики
| Модель | BF230M (15Hm) |
| Вес, кг | 3 |
| Температуратурный диапазон, С | -30...+50 |
| Напряжение, В | 230 |
| Управляющий сигнал | трехпозиционный |
| Влажность, % | 5… 95 без конденсации |
| Степень защиты | IP54 |
| Максимальный угол поворота | 0...90/93 |
| Площадь заслонки, м2 | 3 |
| Тип возврата | с пружиной |
| Крутящий момент, Нм | 15 |
| Уровень шума двигаетля, дБ | 50 |
| Уровень шума возврата пружины, дБ | 62 |
| Наличие возвратной пружины | да |

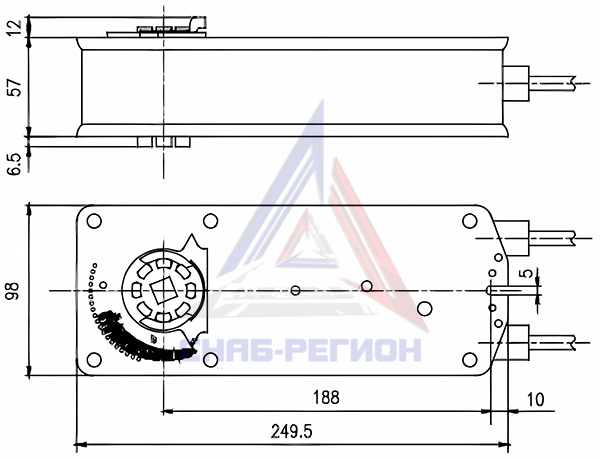

Габаритные размеры
Монтаж и подключение
Привод соединяют с осью заслонки и фиксируют штатным крепежом. До подключения сверяют размеры вала, исходное положение заслонки и направление пружинного возврата по документации на клапан. Соединительный кабель длиной 1 м подключают к цепи управления по схеме конкретной модели. Монтажные работы выполняют при отключенном питании.
