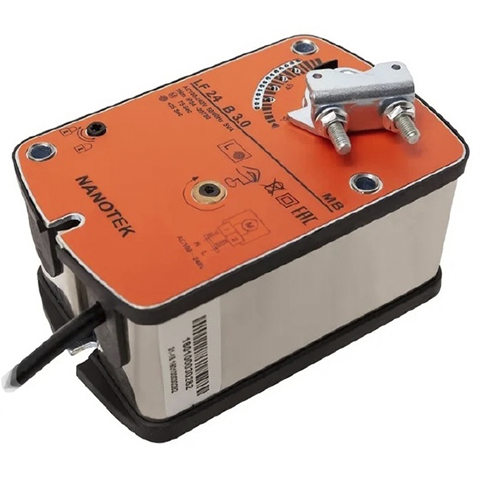

Техническое описание электропривода Нанотек LF24B 3.0
Электропривод Нанотек LF24B 3.0 для воздушных клапанов поворачивает вал заслонки по команде автоматики и устанавливает ее в требуемое положение. Узел применяют в системах вентиляции и кондиционирования для управления потоком воздуха.
Назначение и особенности
Модель устанавливают на воздушный клапан приточной, вытяжной или рециркуляционной установки. Это универсальное исполнение для открытия, закрытия либо регулирования проходного сечения.
Электродвигатель через редуктор передает усилие на вал.
Трехпозиционный сигнал поворачивает заслонку в сторону открытия или закрытия; после снятия команды двигатель останавливается.
В исполнении без возвратной пружины двигатель выполняет прямой и обратный ход. После исчезновения питания автоматический возврат не предусмотрен.
В исполнении с возвратной пружиной двигатель поворачивает вал и взводит пружину. При исчезновении питания она начинает обратный ход и перемещает вал в защитное положение, определенное монтажом и конструкцией клапана.
В исполнении с электронным возвратом механической пружины нет. Если отключение питания длится более четырех секунд, привод перемещает вал в заданное положение; кратковременный провал напряжения возврат не запускает.
Номинальный крутящий момент модели составляет 3 Нм и напряжение 24 В.
Технические характеристики
| Модель | LF24B 3.0 |
| Вес, кг | 1,3 |
| Температуратурный диапазон, С | -20...+50 |
| Напряжение, В | 24 |
| Управляющий сигнал | трехпозиционный |
| Влажность, % | 5… 95 без конденсации |
| Степень защиты | IP54 |
| Соединительный кабель, м | 1 |
| Максимальный угол поворота | 5...90 |
| Частота, Гц | 50/60 |
| Тип возврата | с пружиной |
| Крутящий момент, Нм | 3 |
| Размер оси заслонки, мм | 6...16/5x5...12х12 |
| Потребляемая мощность, Вт | 46086 |
| Время поворота двигателя, сек | 75 |
| Время поворота пружины, сек | 25 |
| Уровень шума двигаетля, дБ | 45 |
| Наличие возвратной пружины | да |
Габаритные размеры
Монтаж и подключение
Привод фиксируют на валу штатным присоединительным узлом. Кабель подключают по электрической схеме конкретной модели. До пуска проверяют соосность, свободный ход заслонки, направление вращения и соответствие напряжения питания.
