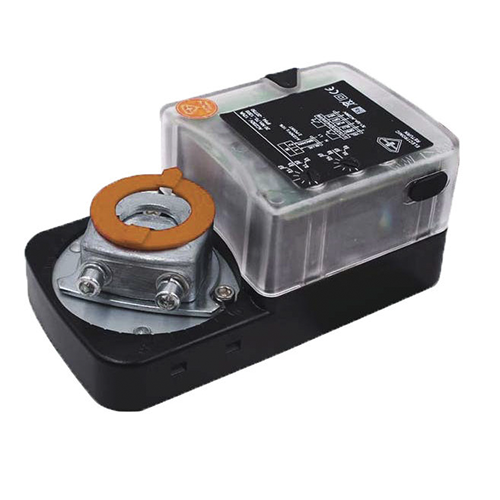

Техническое описание электропривода UCP REU-230-20
Электропривод UCP REU-230-20 для воздушных клапанов поворачивает вал заслонки по команде автоматики и устанавливает ее в требуемое положение. Узел применяют в системах вентиляции и кондиционирования для управления потоком воздуха.
Назначение и особенности
Модель устанавливают на воздушный клапан приточной, вытяжной или рециркуляционной установки. Это универсальное исполнение для открытия, закрытия либо регулирования проходного сечения.
Электродвигатель через редуктор передает усилие на вал.
Аналоговый сигнал устанавливает заслонку в промежуточное положение, пропорциональное его значению.
В исполнении без возвратной пружины двигатель выполняет прямой и обратный ход. После исчезновения питания автоматический возврат не предусмотрен.
В исполнении с возвратной пружиной двигатель поворачивает вал и взводит пружину. При исчезновении питания она начинает обратный ход и перемещает вал в защитное положение, определенное монтажом и конструкцией клапана.
В исполнении с электронным возвратом механической пружины нет. Если отключение питания длится более четырех секунд, привод перемещает вал в заданное положение; кратковременный провал напряжения возврат не запускает.
Номинальный крутящий момент модели составляет 20 Нм и напряжение 230 В.
Технические характеристики
| Модель | REU-230-20 |
| Вес, кг | 1,2 |
| Температуратурный диапазон, С | -20…+50 |
| Напряжение, В | 230 |
| Управляющий сигнал | аналоговый |
| Влажность, % | 5… 95 без конденсации |
| Степень защиты | IP 54 |
| Максимальный угол поворота | 90 |
| Частота, Гц | 50/60 |
| Площадь заслонки, м2 | 4 |
| Тип возврата | электронный |
| Крутящий момент, Нм | 20 |
| Время поворота пружины, сек | 65 |
| Уровень шума двигаетля, дБ | 45 |
| Наличие термодатчика | нет |
| Наличие возвратной пружины | электронный возврат |

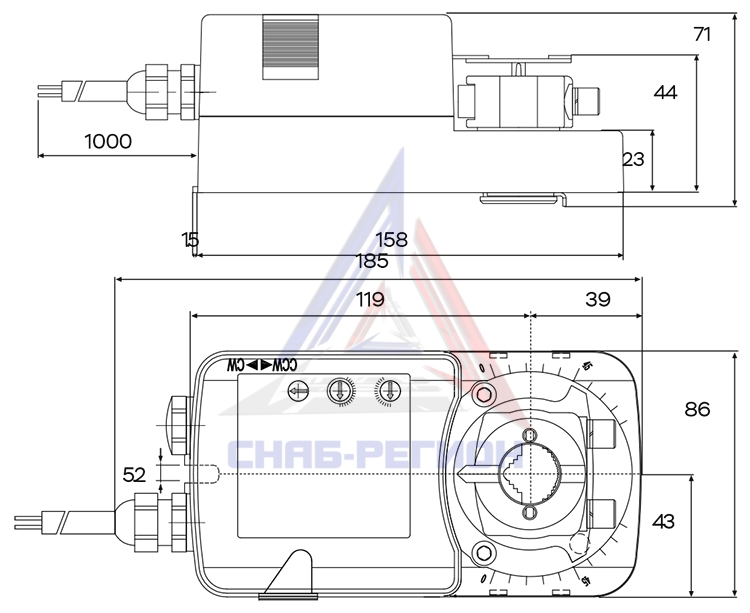

Габаритные размеры
Монтаж и подключение
Привод фиксируют на валу штатным присоединительным узлом. Кабель подключают по электрической схеме конкретной модели. До пуска проверяют соосность, свободный ход заслонки, направление вращения и соответствие напряжения питания.
