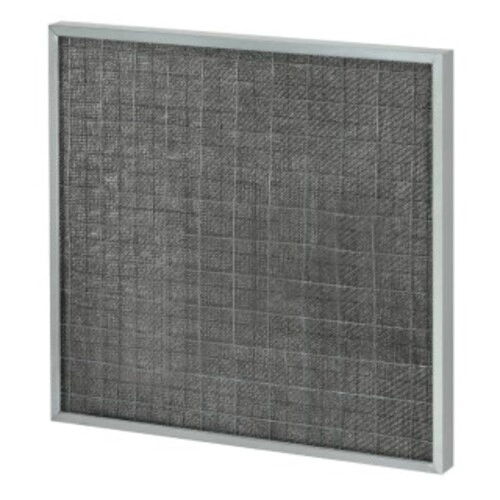

Фильтр воздушный панельный ФВП-3
Класс очистки: G2.
Используемые материалы:
| Материал корпуса:
| Защитная сетка:
| Уплотнитель:
|
Фильтрующий материал | Фильтрующий материал металлическая сетка. |
Стандарт качества | Гарантия – 1 год на не разрушение конструкции, при соблюдении правил эксплуатации. Гост - ГОСТ Р ЕН 779-2007 / ГОСТ 51251-99 |
Производительность
Маркировка стандартных размеров | Ширина (мм) | Высота (мм) | Глубина корпуса (мм) | Производительность (м3/ч) |
ФВП-3-592-592-(25/48)-G2 | 592 | 592 | 25/48 | 3400 |
ФВП-3-592-287-(25/48)-G2 | 592 | 287 | 25/48 | 1600 |
ФВП-3-287-287-(25/48)-G2 | 287 | 287 | 25/48 | 800 |
Производительность фильтров ФВП-3 нестандартных размеров можно посчитать по формуле
Qн=Fвх x qн
где
- Qн – номинальная производительность фильтра, м3/ч,
- qн - номинальная удельная воздушная нагрузка, м3/ч х м2 (для ФВП-3 G2 = 9700 м3/ч х м2),
- Fвх - площадь входного сечения фильтра, м2.
Характеристики
Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | ||
начальное | конечное | |||||
глубина корпуса (мм) | ||||||
25 | 48 | |||||
ФВП-3 | G2 | 65≤Am<80 | 64 | 45 | 250 | от -40 до +300 |
Примечание:
Замена фильтров производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией.
