Фильтры ФЛР для прямоугольных воздуховодов
Размеры, мм:
| Модель | А | B | С | Вес, кг |
| ФЛР 300х150М | 300 | 150 | 500 | 4,3 |
| ФЛР 400х200М | 400 | 200 | 500 | 5,6 |
| ФЛР 500х250М | 500 | 250 | 500 | 6,8 |
| ФЛР 500х300М | 500 | 300 | 500 | 7,3 |
| ФЛР 600х300М | 600 | 300 | 500 | 8,2 |
| ФЛР 600х350М | 600 | 350 | 500 | 8,9 |
| ФЛР 700х400М | 700 | 400 | 500 | 13,4 |
| ФЛР 800х500М | 800 | 500 | 500 | 15,9 |
| ФЛР 1000х500М | 1000 | 500 | 500 | 18,3 |

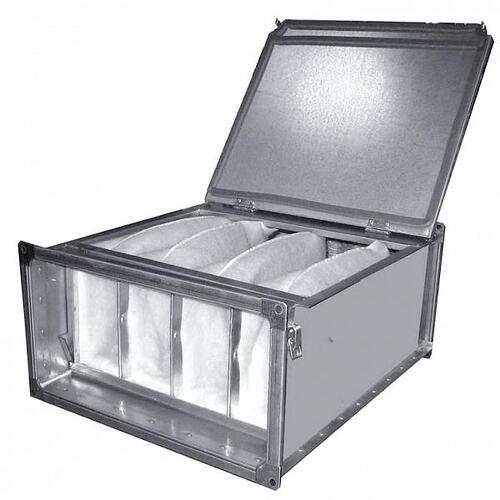

Фильтр ФЛР
Фильтры типа ФЛР - наиболее распространенный вид фильтрующих устройств для прямоугольных воздуховодов. Простота конструкции, эффективность очистки воздуха, возможность контроля и измерений параметров воздушного потока определяют популярность этой модели у проектировщиков и установщиков систем вентиляции.
ООО «Снаб-Регион» производит фильтры ФЛР в полном соответствии с российскими и международными нормами. Качество гарантируется применением современных технологий, оборудования, материалов и принципов организации производства.
Конструкция
ФильтрФЛР состоит из следующих элементов:
- корпус;
- крышка;
- фильтрующая кассета;
- крепежные элементы.
Корпус фильтра ФЛР представляет собой коробчатую сборку, по габаритам поперечного сечения соответствующую сечению воздуховода. Внутри корпуса неразъемно установлены полозья для крепления кассеты, в стенке - патрубки манометрических датчиков КИПиА. К торцам короба приварены собранные из уголкового профиля прямоугольные фланцы для присоединения к воздуховодам.
Крышка - низкобортная прямоугольная деталь. Крепится на посадочном месте при помощи винтов.
Материал корпуса и крышки - оцинкованная сталь.
Фильтрующая кассета является главным функциональным элементом изделия. Фильтр ФЛР комплектуется мешочной (иначе – карманной) кассетой, которая обеспечивает наибольшую (в сравнении с «ординарными» фильтрами типов ФКПС, ФГС) эффективность очистки воздуха и длительность эксплуатации до замены. В зависимости от применяемого фильтрующего материала соответствует классам очистки G3, F5 или F7.
Назначение
Область применения фильтра ФЛР определяется классом очистки воздуха.
Изделие, обеспечивающее фильтрацию по G3 может использоваться в качестве:
- основного фильтра в промышленных и бытовых помещениях общего назначения при нормальном содержании аэрозолей в атмосферном воздухе;
- фильтра грубой очистки (первой ступени) в остальных случаях.
Фильтр ФЛР с классами фильтрации F5 или F7 применяется как ступень:
- финальной очистки в системах вентиляции административных и общественных зданий;
- тонкой очистки в вентиляции медицинских учреждений, стерильных помещений (операционных, лабораторий, «чистых» цехов).
