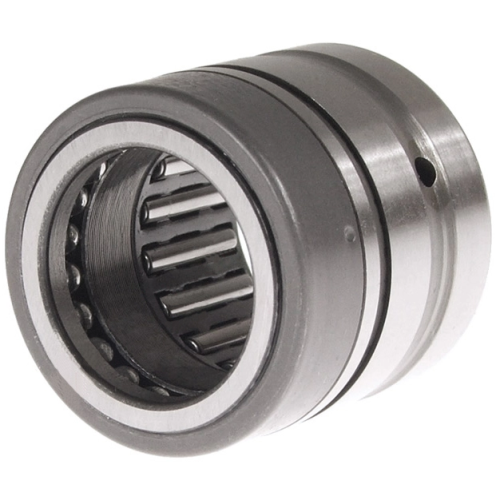

Игольчатый роликовый подшипник NX30-Z NBS
Подшипник роликовый игольчатый NX30-Z от бренда NBS – компактный и эффективный тип подшипника, который используется для восприятия высоких радиальных нагрузок при минимальных габаритах. Характерное преимущество – наличие длинных и тонких цилиндрических роликов, которые равномерно распределяют нагрузку, обеспечивая высокую устойчивость и надёжность в работе. Подшипник игольчатый радиальный с размерами 30x42x30 мм обладает высокой точностью и долговечностью, что делает его незаменимым в таких отраслях, как автомобильная промышленность, станкостроение, а также в механизмах с ограниченным пространством.
Игольчатые подшипники от бренда NBS востребован в узлах и агрегатах, где необходимы высокая несущая способность и компактность. За счёт уникальной конструкции, такие подшипники обеспечивают минимальное трение и высокую производительность, что позволяет значительно повысить срок службы оборудования.
Характеристики NX30-Z NBS
| Внутренний диаметр d, мм | 30 |
| Внешний диаметр D, мм | 42 |
| Ширина B, мм | 30 |
| Уплотнение | закрытый |
| Зазор | CN (нормальный) |
| Рядность | однорядный |
| Диапазон температур, °C | -40...+100 |
| Вес, кг | 0,127 |
| Предельная скорость, об/мин | 4300 |
Размеры
| Артикул | NX30-Z |
| D, мм | 42 |
| d, мм | 30 |
| B, мм | 30 |
