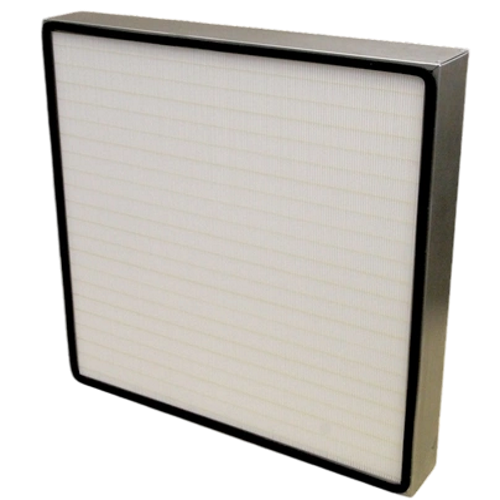

Компактный фильтр плоский ФВКОМ-2

Фильтровальный материал из микростекловолокна, уложенный в оцинкованную рамку. Крепление в раму производится двухкомпонентным клеем.

Класс очистки: F5, F6, F7, F8, F9.

Материал корпуса:

Оцинкованная сталь
Нержавеющая сталь
Алюминий

Защитная сетка:

Без сетки
Выход воздуха
Вход воздуха
С обеих сторон

Уплотнитель:

Без уплотнителя
Выход воздуха
Вход воздуха
С обеих сторон

Фильтрующий материал

Микростекловолокно.

Стандарт качества

Гарантия – 1 год на не разрушение конструкции, при соблюдении правил эксплуатации.

Гост - ГОСТ Р ЕН 779-2007 / ГОСТ 51251-99

Подлежит утилизации как строительный мусор.

Производительность

Маркировка стандартных размеров

Ширина (мм)

Высота (мм)

Глубина корпуса (мм)

Производительность (м3/ч)

ФВКОМ-2-592-592-48

(F5/F6/F7/F8/F9)

592

2200

ФВКОМ-2-287-592-48

(F5/F6/F7/F8/F9)

287

592

1000

Маркировка стандартных размеров

Ширина (мм)

Высота (мм)

Глубина корпуса (мм)

Производительность (м3/ч)

ФВКОМ-2-592-592-96

(F5/F6/F7/F8/F9)

592

3400

ФВКОМ-2-287-592-96

(F5/F6/F7/F8/F9)

287

592

1600

Производительность фильтра ФВКОМ-2 нестандартных размеров можно посчитать по формуле

Qн=Fвх x qн

где

Qн – номинальная производительность фильтра, м3/ч;
qн - номинальная удельная воздушная нагрузка, м3/ч;
х м2 (для ФВКОМ-2 с глубиной профиля 48 = 6300м3/ч х м2, для ФВКОМ-2 с глубиной профиля 96мм = 9700м3/ч х м2 );
Fвх - площадь входного сечения фильтра, м2.

Характеристики

Тип фильтра	Класс очистки по ГОСТ Р 51251-99	Средняя эффективность Em, %	Аэродинамическое сопротивление при номинальной нагрузке, Па			Рабочая температура, °С	Относительная влажность, %
			начальное		конечное
			глубина корпуса (мм)
			48	96
ФВКОМ-2	F5	40≤Em<60	70	100	450	от -40 до +110	не более 95
	F6	60≤Em<80	90	120
	F7	80≤Em<90	120	150
	F8	90≤Em<95	150	170
	F9	95≤Em	160	190

Примечание:

1. Замена фильтров производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией.
2. При монтаже фильтра разрешается брать только за корпус.

ФВКОМ-Х-Ш-В-Г-КЛ

ФВКОМ-Х – Тип конструкции фильтра

Ш – Ширина

В – Высота

Г – Глубина рамки

КЛ – Класс очистки
