Описание клапанного распределителя 5/2 Pneumax 224.52.9/2
Пневмораспределитель Pneumax 224.52.9/2 – это устройство, которое используется для управления и переключения потока сжатого воздуха в пневматических системах. Играет ключевую роль в контурах управления, обеспечивая эффективное функционирование пневматического оборудования.
Корпус моделей серии 224 изготовлен из анодированного алюминия. Воздушный расход составляет 1360 нл/мин при давлении 6 бар. Для подключения используется резьбовое соединение G1/4". Рабочее давление данного устройства составляет от -0,9 до 10 бар, а температура – от -5 до 70 °С
Пневмораспределители предназначены для прямого управления пневмоцилиндрами, приводами, клапанами и другими пневматическими элементами путём непосредственного механического воздействия.
Расшифровка обозначения
Принцип работы
Основной принцип распределителя с механическим управлением Pneumax 224.52.9/2 состоит в том, чтобы переключать поток сжатого воздуха между выходами пневматической системы. Это достигается с помощью клапанов, которые перемещаются внутри распределители и открывают один или несколько выходов в нужный момент.
Технические характеристики 224.52.9/2
| Модель | 224.52.9/2 |
| Тип управления | боковой переключатель 2-х позиционный фиксируемый |
| Схема работы распределителя | 5/2 бистабильный |
| Пневматическое присоединение | G1/4" |
| Макс. рабочее давление, бар | 10 |
| Расход воздуха при 6 бар, нл/мин | 1360 |
| Условный проход, мм | 8 |
| Температура эксплуатации | -5°C…+70°C |
| Рабочая среда | отфильтрованный сжатый воздух с маслом или без |
| Материал корпуса | анодированный алюминий |

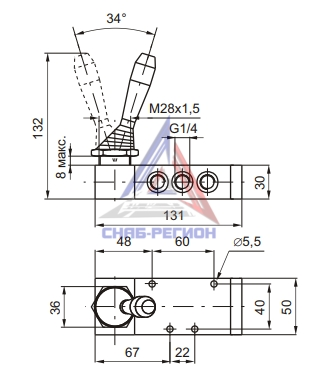

Габаритные размеры 224.52.9/2, мм
Преимущества распределителей Pneumax серии 224
- Широкий диапазон рабочего давления и температур.
- Эффективное управление и точность.
- Высокая пропускная способность.
- Надёжность и долговечность.
- Лёгкость в обслуживании.
