Описание клапанного распределителя 3/2 Pneumax T224.32.9/1
Пневмораспределитель Pneumax T224.32.9/1 – это устройство, которое используется для управления и переключения потока сжатого воздуха в пневматических системах. Играет ключевую роль в контурах управления, обеспечивая эффективное функционирование пневматического оборудования.
Корпус моделей серии T224 изготовлен из современного технополимера. Воздушный расход составляет 1050 нл/мин при давлении 6 бар. Для подключения используется резьбовое соединение G1/4". Рабочее давление данного устройства составляет от -0,9 до 10 бар, а температура – от -5 до 50 °С
Пневмораспределители предназначены для прямого управления пневмоцилиндрами, приводами, клапанами и другими пневматическими элементами путём непосредственного механического воздействия.
Принцип работы
Основной принцип распределителя с механическим управлением Pneumax T224.32.9/1 состоит в том, чтобы переключать поток сжатого воздуха между выходами пневматической системы. Это достигается с помощью клапанов, которые перемещаются внутри распределители и открывают один или несколько выходов в нужный момент.
Технические характеристики T224.32.9/1
| Модель | T224.32.9/1 |
| Тип управления | боковой фиксируемый 2-х позиционный переключатель |
| Схема работы распределителя | 3/2 бистабильный |
| Пневматическое присоединение | G1/4" |
| Макс. рабочее давление, бар | 10 |
| Расход воздуха при 6 бар, нл/мин | 1050 |
| Условный проход, мм | 8,5 |
| Температура эксплуатации | -5°C…+50°C |
| Рабочая среда | отфильтрованный сжатый воздух с маслом или без |
| Материал корпуса | высокопрочный технополимер |
| Вес, гр. | 220 |

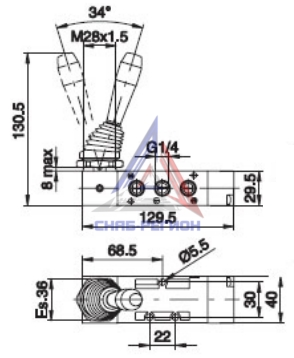

Габаритные размеры T224.32.9/1, мм
Преимущества распределителей Pneumax серии T224
- Широкий диапазон рабочего давления и температур.
- Эффективное управление и точность.
- Высокая пропускная способность.
- Надёжность и долговечность.
- Лёгкость в обслуживании.
