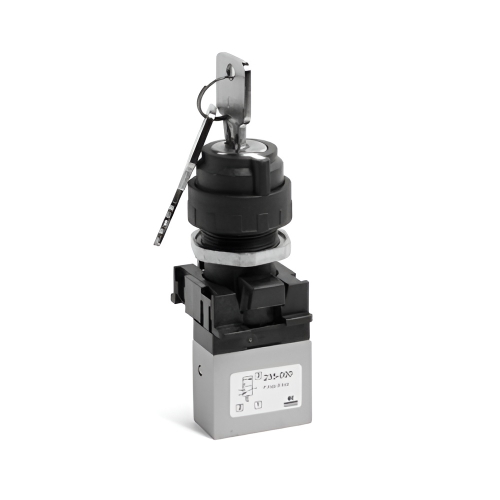

Описание ручного пневмораспределителя 3/2244-904 Camozzi 244-904
Пневмораспределитель Camozzi 244-904 с ручным управлением– это важная часть автоматических систем управления, использующих сжатый воздух. Представляет собой устройство, которое контролирует и направляет поток сжатого воздуха в разные рабочие элементы системы.
Минираспределитель 244-904 принадлежит к Серии 2 клапанного типа с переключающим механизмом, который может быть кнопкой, тумблером, джойстиком или замком. Имеет 244-904 присоединительную поверхность диаметром 22 мм и может быть вмонтирован в отверстия диаметром 30 мм с использованием адаптера мод. 244-904.
Пневматические распределители с ручным управлением применяются в автоматических системах управления, пневматических цилиндрах, клапанах, пневматических насосах и других аппаратах.
Расшифровка обозначения
Принцип работы
Бистабильный пневмораспределитель Camozzi 244-904 работает путём использования ручной системы, которая открывает и закрывает порты для направления потока сжатого воздуха. Таким образом клапанный пневмораспределитель обеспечивает контроль над подачей воздуха в разные пневматические устройства.
Технические характеристики минираспределителя 244-904
| Модель | 244-904 | Конструкция | клапанного типа | Усилие переключения | 7 Н | Монтаж | на панели | Тип распределителя | 3/2 лин./поз., Н.О., бистабильный | Пневматическое подключение | быстроразъемное соединение Ø 4 мм | Расход Qn | 60 Нл/мин | Рабочее давление | 2 ... 8 бар | Рабочая температура | 0 ... 60°C | Габаритные размеры | 104 х 30 | Материал корпуса | алюминий | Материал плунжера | латунь ОТ58 | Уплотнения | NBR | Управление | 2-х позиционный переключатель |
Габаритные размеры 244-904, мм
Преимущества ручных распределителей 244-904 Camozzi серии 2
- Сниженное потребление воздуха.
- Малое усилие срабатывания.
- Высокое быстродействие.
- Небольшой рабочий ход.
- Миниатюрные размеры.
