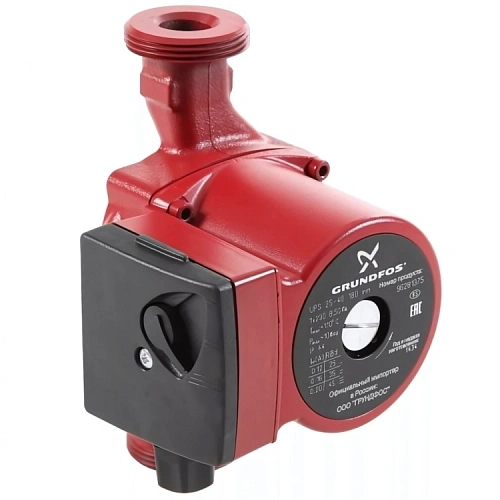

Циркуляционный насос UPS Grundfos UPS 25-50 180 используют для принудительной циркуляции воды и подготовленных теплоносителей в инженерных контурах. Модель поддерживает движение рабочей среды между источником тепла или холода и потребителями: радиаторами, теплообменниками, калориферами, смесительными узлами, контурами ГВС или охлаждения.
Циркуляционный насос UPS Grundfos работает по центробежному принципу: рабочее колесо при вращении захватывает воду и под давлением подаёт её к напорному патрубку. Для адаптации к разным гидравлическим условиям предусмотрены три ступени скорости.
UPS 25-50 180 относится к насосам с мокрым ротором - роторный узел полностью погружён в перекачиваемую жидкость, которая выполняет функцию смазки подшипников, исключая необходимость в дополнительном обслуживании.
Перекачиваемые жидкости — чистые, невязкие, неагрессивные и невзрывоопасные среды без твёрдых частиц, волокон и абразивных включений. В зависимости от исполнения насос Grundfos UPS применяют с водой, умягчённой водой, теплоносителем, отдельными охлаждающими жидкостями без минеральных масел и водно-гликолевыми смесями.
Для чего используются и где применяют
- Циркуляция теплоносителя в открытых и закрытых системах отопления.
- Работа в однотрубных и двухтрубных отопительных схемах.
- Рециркуляция горячего водоснабжения.
- Движение воды через котловые контуры и теплообменники.
- Подача среды через калориферы и тепловые пункты.
- Работа в контурах тёплого пола.
- Циркуляция жидкости в системах охлаждения.
- Применение в кондиционировании воздуха.
- Работа в схемах тепловых насосов и утилизации тепла.
Конструкция
В состав UPS 25-50 180 входят корпус из чугун, EN-JL1030, ASTM 30 B, рабочее колесо, вал, роторная гильза, подшипниковый узел, статор, клеммная коробка и переключатель скоростей. В зависимости от типоразмера серия включает резьбовые и фланцевые варианты, однофазные и трёхфазные исполнения, модели под 10 бар и монтажную длину 180 мм.
Преимущества
- Стабильная циркуляция в отоплении, ГВС, охлаждении и кондиционировании.
- Мокрый ротор с низким уровнем шума.
- Три фиксированные скорости для настройки под систему.
- Отсутствие торцевого уплотнения вала.
- Смазка и охлаждение подшипников перекачиваемой жидкостью.
- Широкий выбор DN, напора, давления и монтажной длины.
- Резьбовые и фланцевые исполнения.
- Версии для сети 230/400 В.
- Простое подключение через клеммную коробку.
- Возможность выбора модели под отопление, ГВС или холодный контур.

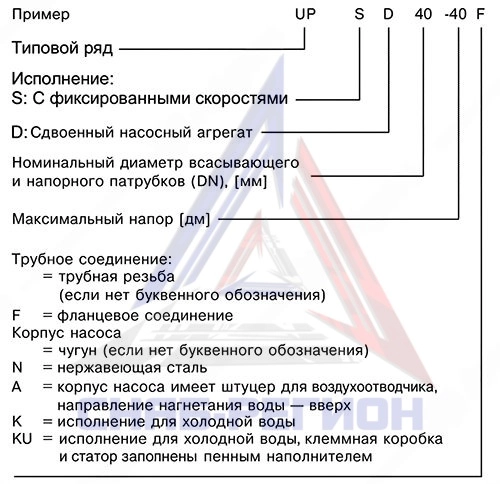

Расшифровка
Технические характеристики
| Модель | Артикул | Напряжение, В | Максимальное рабочее давление, бар | Максимальный напор, м | Корпус насоса | Количество скоростей | Вес нетто, кг | Монтажная длина, мм | Диапазон температур жидкости, °C |
| UPS 25-50 180 | 96281432 | 230 | 10 | 5 | чугун, EN-JL1030, ASTM 30 B | 3 | 2,6 | 180 | +2...+110 |

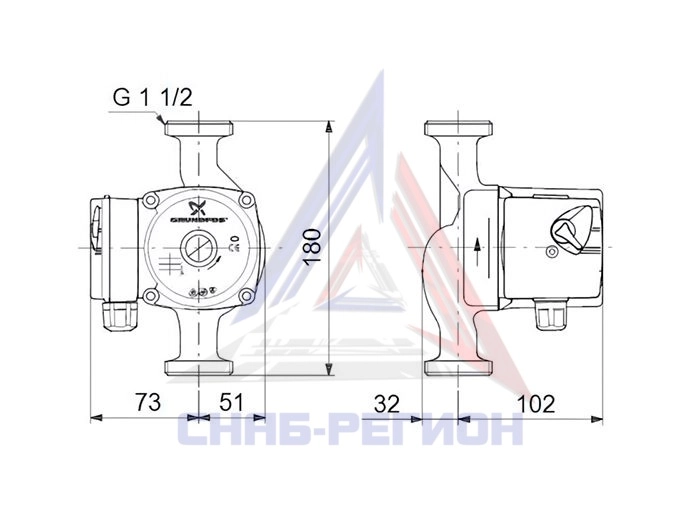

Габаритные размеры
Монтаж и эксплуатация
Насос устанавливают так, чтобы вал электродвигателя находился в горизонтальном положении. Перед пуском систему промывают, заполняют рабочей средой и удаляют воздух из контура. Запуск без жидкости не допускается, так как подшипники мокрого ротора рассчитаны на смазку перекачиваемой средой.
При монтаже UPS 25-50 180 учитывают направление потока, положение клеммной коробки, доступ к переключателю скоростей и соответствие питания параметрам 230 В, 1~, 50 Гц. Для снижения нагрузки на корпус трубопровод должен быть закреплён, а перед насосом и после него рекомендуется предусмотреть запорную арматуру.
Эксплуатация допускается только с жидкостями, соответствующими паспорту модели. Нельзя использовать UPS Grundfos для грязных, агрессивных, воспламеняющихся и взрывоопасных сред, а также для жидкостей с твёрдыми частицами и волокнами. Для трёхфазных моделей после подключения проверяют направление вращения, для систем с высокой температурой — минимальное давление на входе, чтобы исключить кавитационный шум и износ подшипников.
