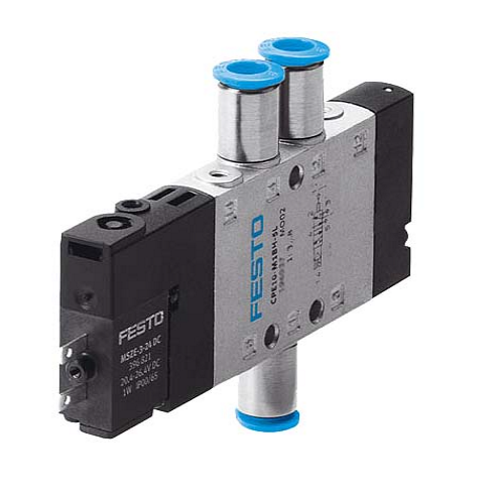

Описание золотникового пневмораспределителя 5/2 Festo CPE10-M1BH-5L-QS-6
Пневмораспределитель Фесто CPE10-M1BH-5L-QS-6 является частью систем пневматической автоматики и используется для управления движением воздуха в пневматических цепях. Обеспечивают точное и эффективное распределение воздуха в системе, позволяя контролировать и регулировать рабочие процессы.
Модель CPE10-M1BH-5L-QS-6 относится к распределителям с электромагнитным управлением Фесто, включенным в серии CPE10, CPE14, CPE18 и CPE24. Модели этих серий имеют низкое потребление энергии и минимальную ширину корпуса, обеспечивая при этом большие пропускные расходы воздуха.
Пневмораспределители с электроуправлением используются в:
- автоматизации производственных линий;
- робототехнике;
- пневматических прессах;
- управлении пневматическими приводами.
Расшифровка обозначения распределителей Фесто серии CPE
Принцип работы
Принцип работы распределителя Фесто CPE10-M1BH-5L-QS-6 основан на использовании сжатого воздуха. В зависимости от команды, поданной на пневмораспределитель, он управляет потоком сжатого воздуха и переключает пневматические устройства между различными позициями.
Технические характеристики пневмораспределителя CPE10-M1BH-5L-QS-6
| Модель | CPE10-M1BH-5L-QS-6 | Функция распределителя | 5/2, моностабильный | Тип управления | Электрический | Ширина, мм | 10 | Стандартный номинальный расход, л/мин | 320 | Рабочее давление, бар | 3 ... 8 | Тип конструкции | Золотниковый | Тип сброса | Воздушная пружина | Класс защиты | IP65, с розеткой, по IEC 60529 | Наличие сертификатов | Germanischer Lloyd c UL us - Recognized (OL) | Условный проход, мм | 4 | Выхлоп | Дросселирующий | Тип уплотнения | мягкий | Положение при монтаже | Любое | Ручное управление | Толкающий, с принадлежностями, с защелкой | Тип пилотного управления | С пилотным управлением | Питание пилотного каскада | Внутренний | Направление потока | Реверсивный | Идентификация позиции распределителя | Держатель табличек | Время выключения, мс | 20 | Время включения, мс | 16 | Рабочий цикл | 100% при снижении тока удержания | Характеристики катушки | 24V DC: 1,28W | Допустимые колебания напряжения | -15 % / +10 % | Рабочая среда | Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла | Примечание по рабочей среде | Возможна подача масла в воздух (в дальнейшем требуется постоянная подача масла) | Классификация сопротивления коррозии CRC | 2 | Температура рабочей среды | -5 ... 50 °C |
Габаритные размеры CPE10-M1BH-5L-QS-6, мм
Преимущества распределителей Фесто серии CPE10
- Простая сборка без использования винтов благодаря защёлкам.
- Возможность подвода питания и выхлопа с двух сторон.
- Распределители можно объединить в один общий блок.
- Простая структура и надёжная конструкция.
- Быстрое срабатывание и отклик.
