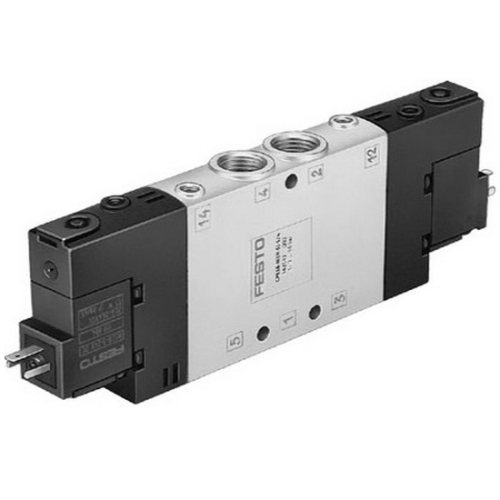

Описание золотникового пневмораспределителя 5/2 Festo CPE18-M3H-5J-1/4
Пневмораспределитель Фесто CPE18-M3H-5J-1/4 является частью систем пневматической автоматики и используется для управления движением воздуха в пневматических цепях. Обеспечивают точное и эффективное распределение воздуха в системе, позволяя контролировать и регулировать рабочие процессы.
Модель CPE18-M3H-5J-1/4 относится к распределителям с электромагнитным управлением Фесто, включенным в серии CPE10, CPE14, CPE18 и CPE24. Модели этих серий имеют низкое потребление энергии и минимальную ширину корпуса, обеспечивая при этом большие пропускные расходы воздуха.
Пневмораспределители с электроуправлением используются в:
- автоматизации производственных линий;
- робототехнике;
- пневматических прессах;
- управлении пневматическими приводами.
Расшифровка обозначения распределителей Фесто серии CPE
Принцип работы
Принцип работы распределителя Фесто CPE18-M3H-5J-1/4 основан на использовании сжатого воздуха. В зависимости от команды, поданной на пневмораспределитель, он управляет потоком сжатого воздуха и переключает пневматические устройства между различными позициями.
Технические характеристики пневмораспределителя CPE18-M3H-5J-1/4
| Модель | CPE18-M3H-5J-1/4 | Функция распределителя | 5/2, бистабильный | Тип управления | Электрический | Ширина, мм | 18 | Стандартный номинальный расход, л/мин | 1500 | Рабочее давление, бар | 2 ... 10 | Тип конструкции | Золотниковый | Класс защиты | IP65, с розеткой, по IEC 60529 | Наличие сертификатов | Germanischer Lloyd c UL us - Recognized (OL) | Условный проход, мм | 8 | Выхлоп | Дросселирующий | Тип уплотнения | мягкий | Положение при монтаже | Любое | Ручное управление | Толкающий, с принадлежностями, с защелкой | Тип пилотного управления | С пилотным управлением | Питание пилотного каскада | Внутренний | Направление потока | Нереверсивный | Идентификация позиции распределителя | Держатель табличек | Время переключения, реверс, мс | 13 | Защита от перекрытия | Да | Примечания по динамизации усилия | Частота переключения как минимум раз в неделю | Рабочий цикл | 1 | Макс. позитивный тестовый импульс с логикой 0, µs | 3.300 | Макс. негативный тестовый импульс с логикой 1, µs | 3.100 | Характеристики катушки | 230 V AC: 50/60 Гц, мощность переключения 3 VA, мощность удержания 2.4 VA | Допустимые колебания напряжения | -15 % / +10 % | Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] | Примечание по рабочей среде | Возможна подача масла в воздух (в дальнейшем требуется постоянная подача масла) | Стойкость к вибрации | Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6 | Сопротивление ударной нагрузке | Шоковый тест SG2 по FN/EN | Классификация сопротивления коррозии CRC | 2 | Температура рабочей среды | -5 ... 50 °C |
Габаритные размеры CPE18-M3H-5J-1/4, мм
| Midi CPE18 | ||||||||||||||||||||||||
| Присоединительная резьба | B1 | B2 | B3 | D1 | D2 | D3∅ | D4∅ | D5∅ | H1 | H2 | H3 | H4 | H5 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | L11 |
| G1/4 | 18 | 17,5 | 3,5 | G | M5 | 4,4 | - | - | 57 | 45 | 6 | - | - | 163 | 113 | 75 | 28 | 38 | 17,5 | 29 | 5,5 | 44 | 27,5 | 20 |
| QS-8 | 8 | 6 | 98 | 90,5 | ||||||||||||||||||||
| QS-10 | 10 | 105 | 94 | |||||||||||||||||||||
Преимущества распределителей Фесто серии CPE18
- Простая сборка без использования винтов благодаря защёлкам.
- Возможность подвода питания и выхлопа с двух сторон.
- Распределители можно объединить в один общий блок.
- Простая структура и надёжная конструкция.
- Быстрое срабатывание и отклик.
