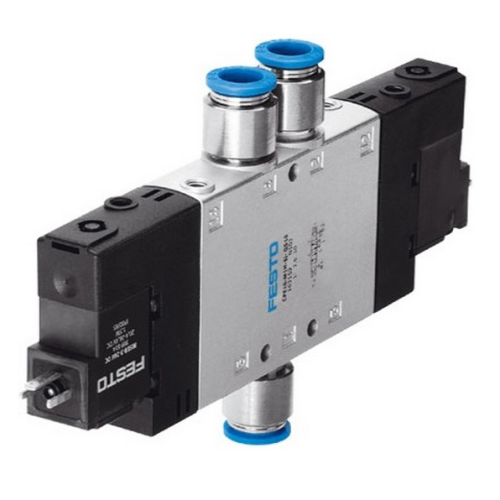

Описание золотникового пневмораспределителя 5/2 Festo CPE24-M3H-5J-QS-10
Пневмораспределитель Фесто CPE24-M3H-5J-QS-10 является частью систем пневматической автоматики и используется для управления движением воздуха в пневматических цепях. Обеспечивают точное и эффективное распределение воздуха в системе, позволяя контролировать и регулировать рабочие процессы.
Модель CPE24-M3H-5J-QS-10 относится к распределителям с электромагнитным управлением Фесто, включенным в серии CPE10, CPE14, CPE18 и CPE24. Модели этих серий имеют низкое потребление энергии и минимальную ширину корпуса, обеспечивая при этом большие пропускные расходы воздуха.
Пневмораспределители с электроуправлением используются в:
- автоматизации производственных линий;
- робототехнике;
- пневматических прессах;
- управлении пневматическими приводами.
Расшифровка обозначения распределителей Фесто серии CPE
Принцип работы
Принцип работы распределителя Фесто CPE24-M3H-5J-QS-10 основан на использовании сжатого воздуха. В зависимости от команды, поданной на пневмораспределитель, он управляет потоком сжатого воздуха и переключает пневматические устройства между различными позициями.
Технические характеристики пневмораспределителя CPE24-M3H-5J-QS-10
| Модель | CPE24-M3H-5J-QS-10 | Функция распределителя | 5/2, бистабильный | Тип управления | Электрический | Ширина, мм | 24 | Стандартный номинальный расход, л/мин | 1250 | Рабочее давление, бар | 2 ... 10 | Тип конструкции | Золотниковый | Класс защиты | IP65, с розеткой, по IEC 60529 | Наличие сертификатов | Germanischer Lloyd c UL us - Recognized (OL) | Условный проход, мм | 11 | Выхлоп | Дросселирующий | Тип уплотнения | мягкий | Положение при монтаже | Любое | Ручное управление | Толкающий | Тип пилотного управления | С пилотным управлением | Питание пилотного каскада | Внутренний | Направление потока | Нереверсивный | Идентификация позиции распределителя | Держатель табличек | Время переключения, реверс, мс | 25 | Защита от перекрытия | Да | Примечания по динамизации усилия | Частота переключения как минимум раз в неделю | Рабочий цикл | 1 | Макс. позитивный тестовый импульс с логикой 0, µs | 3.300 | Макс. негативный тестовый импульс с логикой 1, µs | 3.100 | Характеристики катушки | 230 V AC: 50/60 Гц, мощность переключения 3 VA, мощность удержания 2.4 VA | Допустимые колебания напряжения | -15 % / +10 % | Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] | Примечание по рабочей среде | Возможна подача масла в воздух (в дальнейшем требуется постоянная подача масла) | Стойкость к вибрации | Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6 | Сопротивление ударной нагрузке | Шоковый тест SG2 по FN/EN | Классификация сопротивления коррозии CRC | 2 | Температура рабочей среды | -5 ... 50 °C |
Габаритные размеры CPE24-M3H-5J-QS-10, мм
| Maxi CPE24 | ||||||||||||||||||||||||
| Присоединительная резьба | B1 | B2 | B3 | D1 | D2 | D3∅ | D4∅ | D5∅ | H1 | H2 | H3 | H4 | H5 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | L11 |
| G3/8 | 24 | 17,5 | 6 | G3/8 | M5 | 6,5 | - | - | 62 | 40 | 11 | - | - | 190 | 140 | 100 | 35 | 50 | 20 | 33 | 10 | 45 | 35 | 30 |
| QS-10 | 10 | 6 | 108 | 99,5 | ||||||||||||||||||||
| QS-12 | 12 | 113 | 102 | |||||||||||||||||||||
Преимущества распределителей Фесто серии CPE24
- Простая сборка без использования винтов благодаря защёлкам.
- Возможность подвода питания и выхлопа с двух сторон.
- Распределители можно объединить в один общий блок.
- Простая структура и надёжная конструкция.
- Быстрое срабатывание и отклик.
