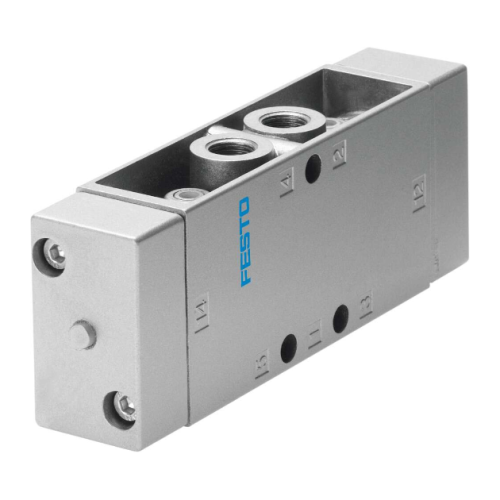

Описание клапанного пневмораспределителя 5/2 Festo JH-5-1/4-EX
Пневмораспределитель Festo JH-5-1/4-EX является частью систем пневматической автоматики и используется для управления движением воздуха в пневматических цепях. JH-5-1/4-EX относится к Tiger Classic серии JH пневмораспределителей Festo. Серия представляет собой комбинацию 3/2 и 5/2-распределителей с пневматическим или электромагнитным управлением с F катушкой. Распределители Festo данной серии имеют расход до 7500 л/мин и оснащены присоединительной резьбой G3/4, G1/2, G1/4 и G1/8.
Пневмораспределитель JH-5-1/4-EX используются в:
- автоматизации производственных линий;
- робототехнике;
- пневматических прессах;
- управлении пневматическими приводами и многом другом.
Расшифровка обозначения распределителей Фесто
Принцип работы
Принцип двухпозиционного распределителя Festo JH-5-1/4-EX основан на использовании сжатого воздуха, может иметь несколько входов и выходов, а также несколько рабочих позиций. В зависимости от команды, поданной на пневмораспределитель Фесто, он управляет потоком сжатого воздуха и переключает пневматические устройства между различными позициями.
Технические характеристики Фесто JH-5-1/4-EX
| Модель | JH-5-1/4-EX | Функция | 5/2, бистабильный | Расход, л/мин | 1100 | Конструкция | тарельчатое седло | Принцип уплотнения | мягкий | Направление потока | нереверсивное | Функция выхлопа | дросселирующее | Давление | 0 ... 8 bar | Вес. г | 330 | Рабочая среда | сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] | Температура рабочей среды | -10 ... 60 °C | Тип крепления | на коллекторной плите со сквозным отверстием опция | Тип пилотного управления | прямой |
Габаритные размеры Фесто JH-5-1/4-EX, мм
| Модель | B1 | D1 | D4 | H8 | H9 | H10 | L1 |
| JH-5-1/4-EX | 30,4 | G1/8 | 5 | 138 | 8 | 149 | 50 |
Преимущества распределителей Festo Tiger Classic серии MFH
- Оптимизированное время срабатывания.
- Лёгкая установка на коллекторы PAL или PRS.
- Широкий выбор присоединительных размеров.
- Повышенный уровень надёжности.
- Высокая производительность распределителей Фесто.
