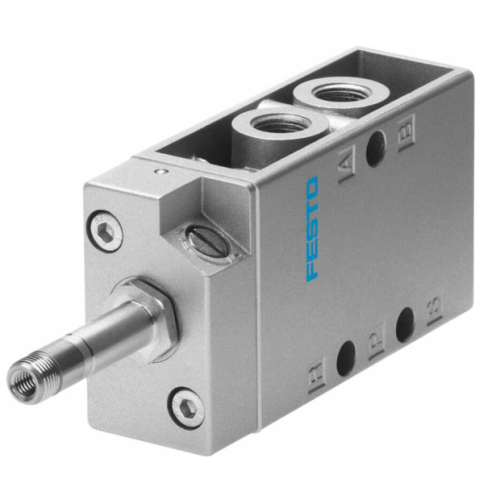

Описание клапанного пневмораспределителя 5/2 Festo MFH-5-1/8-EX
Пневмораспределитель Festo MFH-5-1/8-EX является частью систем пневматической автоматики и используется для управления движением воздуха в пневматических цепях. MFH-5-1/8-EX относится к Tiger Classic серии MFH пневмораспределителей Festo. Серия представляет собой комбинацию 3/2 и 5/2-распределителей с пневматическим или электромагнитным управлением с F катушкой. Распределители Festo данной серии имеют расход до 7500 л/мин и оснащены присоединительной резьбой G3/4, G1/2, G1/4 и G1/8.
Пневмораспределитель MFH-5-1/8-EX используются в:
- автоматизации производственных линий;
- робототехнике;
- пневматических прессах;
- управлении пневматическими приводами и многом другом.
Расшифровка обозначения распределителей Фесто
Принцип работы
Принцип двухпозиционного распределителя Festo MFH-5-1/8-EX основан на использовании сжатого воздуха, может иметь несколько входов и выходов, а также несколько рабочих позиций. В зависимости от команды, поданной на пневмораспределитель Фесто, он управляет потоком сжатого воздуха и переключает пневматические устройства между различными позициями.
Технические характеристики Фесто MFH-5-1/8-EX
| Модель | MFH-5-1/8-EX | Функция | 5/2, моностабильный | Расход, л/мин | 500 | Конструкция | тарельчатое седло | Принцип уплотнения | мягкий | Направление потока | нереверсивное | Функция выхлопа | дросселирующее | Ручное управление | защелкиваемый | Положение монтажа | любое | Давление | 1,8 ... 8 bar | Вес. г | 270 | Рабочая среда | сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] | Температура рабочей среды | -5 ... 40 °C | Тип крепления | на коллекторной плите со сквозным отверстием опция | Тип пилотного управления | c пилотным управлением |
Габаритные размеры Фесто MFH-5-1/8-EX, мм
| Модель | B1 | B2 | B3 | B4 | D1 | D2 | H1 | H2 | H3 | H4 | H5 | H6 | H7 | L1 | L2 |
| MFH-5-1/8-EX | 26 | 3,5 | 3,5 | 2,7 | G1/8 | M5 | 117 | 131 | 13,5 | 19 | 23 | 9,5 | 83 | 45 | 71 |
Преимущества распределителей Festo Tiger Classic серии MFH
- Оптимизированное время срабатывания.
- Лёгкая установка на коллекторы PAL или PRS.
- Широкий выбор присоединительных размеров.
- Повышенный уровень надёжности.
- Высокая производительность распределителей Фесто.
