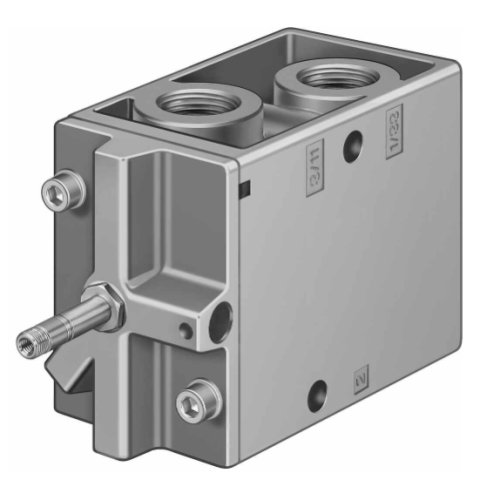

Описание клапанного пневмораспределителя 3/2 Festo MOFH-3-3/4
Пневмораспределитель Festo MOFH-3-3/4 является частью систем пневматической автоматики и используется для управления движением воздуха в пневматических цепях. MOFH-3-3/4 относится к Tiger Classic серии MOFH пневмораспределителей Festo. Серия представляет собой комбинацию 3/2 и 5/2-распределителей с пневматическим или электромагнитным управлением с F катушкой. Распределители Festo данной серии имеют расход до 7500 л/мин и оснащены присоединительной резьбой G3/4, G1/2, G1/4 и G1/8.
Пневмораспределитель MOFH-3-3/4 используются в:
- автоматизации производственных линий;
- робототехнике;
- пневматических прессах;
- управлении пневматическими приводами и многом другом.
Расшифровка обозначения распределителей Фесто
Принцип работы
Принцип двухпозиционного распределителя Festo MOFH-3-3/4 основан на использовании сжатого воздуха, может иметь несколько входов и выходов, а также несколько рабочих позиций. В зависимости от команды, поданной на пневмораспределитель Фесто, он управляет потоком сжатого воздуха и переключает пневматические устройства между различными позициями.
Технические характеристики Фесто MOFH-3-3/4
| Модель | MOFH-3-3/4 | Функция | 3/2 Н.О., моностабильный | Расход, л/мин | 7500 | Конструкция | тарельчатое седло | Принцип уплотнения | мягкий | Направление потока | нереверсивное | Функция выхлопа | дросселирующее | Ручное управление | защелкиваемый | Положение монтажа | любое | Давление | 2 ... 8 bar | Вес. г | 1260 | Рабочая среда | сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] | Температура рабочей среды | -10 ... 60 °C | Тип крепления | опция на коллекторной плите со сквозным отверстием | Тип пилотного управления | c пилотным управлением | Характеристики катушки | электромагнитные катушки заказываются отдельно |
Габаритные размеры Фесто MOFH-3-3/4, мм
| Модель | B1 | B2 | B3 | D1 | D2 | H1 | H2 | H3 | H4 | H5 | H6 | H7 | L1 | L2 |
| MOFH-3-3/4 | 68 | 8 | 8 | G3/4 | G1/8 | 171 | 185 | 34 | 44 | 56 | 11 | 137 | 92 | 95 |
Преимущества распределителей Festo Tiger Classic серии MFH
- Оптимизированное время срабатывания.
- Лёгкая установка на коллекторы PAL или PRS.
- Широкий выбор присоединительных размеров.
- Повышенный уровень надёжности.
- Высокая производительность распределителей Фесто.
