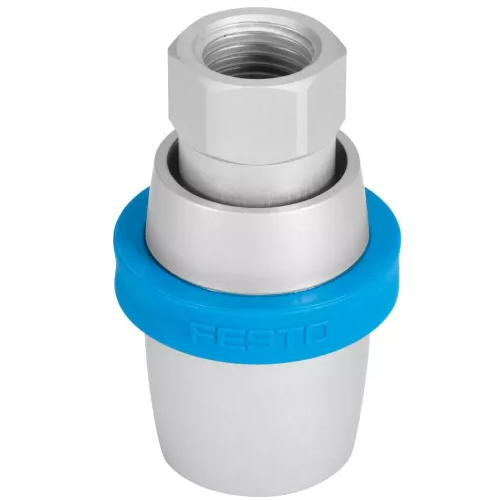

Описание бистабильного пневмораспределителя 3/2 Festo VBOH-32-G18
Пневмораспределитель Festo VBOH-32-G18 является частью систем пневматической автоматики и используется для управления движением воздуха в пневматических цепях.
VBOH-32-G18 относится к серии VBOH распределителей Festo с механическим управлением. Включает присоединительную резьбу M5, G1/8", G31/4" G3/8", G1/2", G3/4", функцию 3/2 бистабильного распределителя и условным расходом от 3,6 до 19,3 мм. Клапаны имеют рабочее давление от -0,95 до 12 бар и диапазон рабочих температур от -10 до +80°С. Выполнены из алюминиевого сплава с нитриловыми уплотнениями.
Бистабильные пневмораспределители с механическим управлением серии VBOH используются в:
- комбинациях сервисных блоков;
- пневматических пистолетах;
- воздушных цилиндрах и многом другом.
Расшифровка обозначения бистабильных распределителей серии VBOH
Принцип работы
Принцип механического распределителя Festo VBOH-32-G18 основан на использовании сжатого воздуха. Распределитель может иметь несколько входов и выходов, а также несколько рабочих позиций. В зависимости от команды, поданной на пневмораспределитель, он управляет потоком сжатого воздуха и переключает пневматические устройства между различными позициями.
Технические характеристики VBOH-32-G18
| Модель | VBOH-32-G18 |
| Функция | 3/2, бистабильный |
| Тип управления | ручное |
| Расход, л/мин | 777 |
| Конструкция | втулка золотника |
| Спопсоб управления | ручное |
| Направление потока | реверсивный |
| Давление | -0,95 ... 12 бар |
| Вес. г | 17 |
| Рабочая среда | сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Температура рабочей среды | -10 ... 80 °C |
| Тип крепления | линейный монтаж, резьбовой |
| Тип пилотного управления | прямой |
Габаритные размеры VBOH-32-G18, мм
| Модель | D | D1 | L | L1 | L2 | K |
| VBOH-32-G18 | G1/8 | 24 | 38,5 | 27 | 9 | 13 |
Преимущества бистабильных пневмораспределителей Festo серии VBOH
- Не перекрываются, что исключает потери давление при переключении.
- Широкий диапазон рабочих температур.
- Высокий расход и рабочее давление.
- Минимальные усилия по монтажу.
- Эксклюзивный дизайн.
