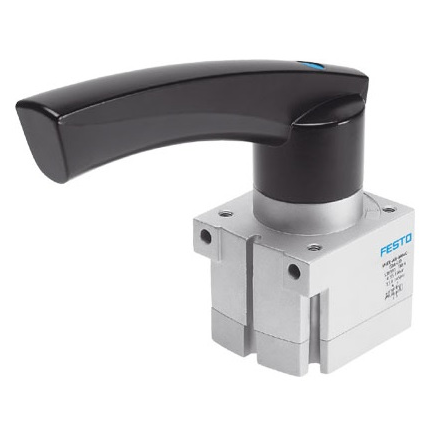

Описание ручного пневмораспределителя 4/3 Festo VHER-P-H-B43U-B-M5
Пневмораспределитель трехпозиционный Festo VHER-P-H-B43U-B-M5 является частью систем пневматической автоматики и используется для управления движением воздуха в пневматических цепях. Обеспечивают точное и эффективное распределение воздуха в системе, позволяя контролировать и регулировать рабочие процессы.
VHER-P-H-B43U-B-M5 относится к серии VHER распределителей Festo с ручным управлением. Включает в себя 3/4-распределители или 3/3, в зависимости от установки заглушки в канал 2, и имеет разные присоединения: M5, Gx, G¼, G½.
Пневмораспределители с ручным управлением серии VHER используются в:
- автоматизации производственных линий;
- робототехнике;
- пневматических прессах;
- управлении пневматическими приводами и многом другом.
Расшифровка обозначения распределителей Festo серии VHER
Принцип работы
Принцип механического пневмораспределителя Festo VHER-P-H-B43U-B-M5 основан на использовании сжатого воздуха. Распределитель может иметь несколько входов и выходов, а также несколько рабочих позиций. В зависимости от команды, поданной на пневмораспределитель Festo, он управляет потоком сжатого воздуха и переключает пневматические устройства между различными позициями.
Технические характеристики Festo VHER-P-H-B43U-B-M5
| Модель | VHER-P-H-B43U-B-M5 | Функция | 4/3 распределитель, средняя позиция под давлением | Тип управления | ручное | Расход, л/мин | 260 | Конструкция | распределитель с плоским поворотным золотником | Принцип уплотнения | твердый | Спопсоб управления | ручное | Направление потока | нереверсивный | Функция выхлопа | дросселирующий | Давление | 0 ... 10 бар | Вес. г | 80 | Рабочая среда | сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] | Температура рабочей среды | -20 ... 80 °C | Тип крепления | установка передней панели со сквозным отверстием | Тип пилотного управления | прямой |
Габаритные размеры Festo VHER-P-H-B43U-B-M5, мм
| Модель | B1 | B3 | B5 | D1 | D4 | H1 | H2 | L1 | L2 | L5 | L6 | W1 |
| VHER-P-H-B43U-B-M5 | 30 | 17 | 14,6 | M5 | 30,2 | 78,7 | 28,6 | 72,6 | 33,8 | 17 | 6,5 | 45° |
Преимущества пневмораспределителей Festo серии VHER
- Возможность остановки цилиндра в промежуточном положении.
- Мощность, равная расходу воздуха от 170 до 3800 л/мин.
- Совместимость с разными типами присоединений.
- Подходит для работы в вакуумных системах.
- Простота установки распределителей Festo и их настройки.
