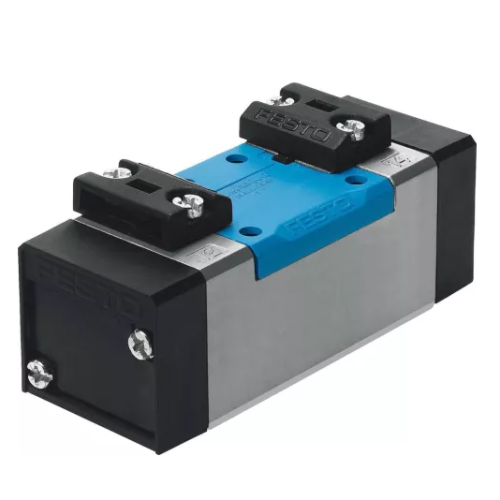

Описание пневмораспределителя 5/3 Festo VL-5/3E-D-2-C
Пневмораспределитель Фесто VL-5/3E-D-2-C является частью систем пневматической автоматики и используется для управления движением воздуха в пневматических цепях, позволяя контролировать и регулировать рабочие процессы.
Распределитель Фесто VL-5/3E-D-2-C относится к серии VL по стандарту ISO 5599-1. Линейка представляет собой комбинацию 5/2 и 5/3-распределителей с пневматическим или электромагнитным управлением, а также внешним или внутренним подводом пилотного воздуха. Обладают специальной приточной поверхностью и предназначены для установки на плиты, имеющие аналогичную поверхность. Кроме того, эта серия соответствует директиве ATEX для работы в потенциально взрывоопасной среде.

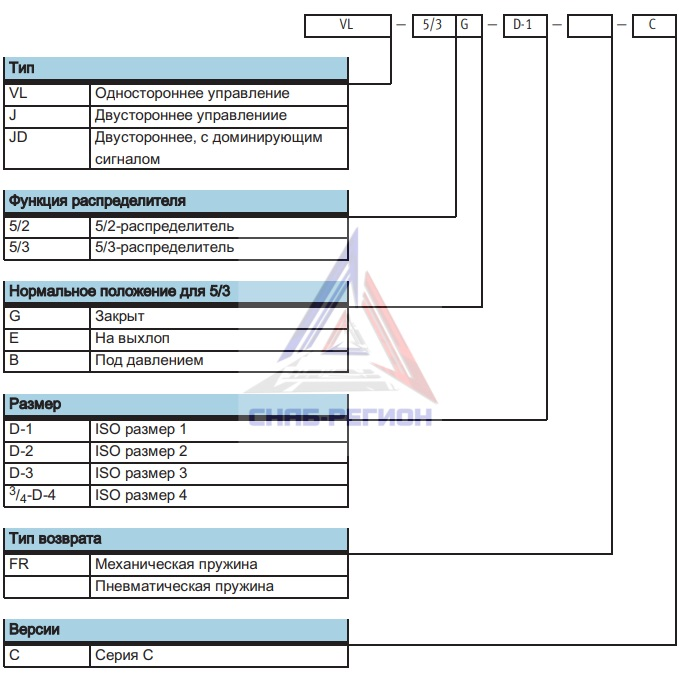

Расшифровка обозначения пневмораспределителей ISO 5599-1
Принцип работы
Принцип распределителя Фесто VL-5/3E-D-2-C основан на использовании сжатого воздуха. Пневмораспределитель (ISO 5599-1) может иметь несколько входов и выходов, а также несколько рабочих позиций. В зависимости от команды, поданной на пневмораспределитель Фесто, он управляет потоком сжатого воздуха и переключает пневматические устройства между различными позициями.
Технические характеристики VL-5/3E-D-2-C
| Модель | VL-5/3E-D-2-C | Функция распределителя | 5/3, выхлоп в нейтральной позиции | Тип конструкции | Золотниковый | Тип управления | Пневматический | Стандартный номинальный расход, л/мин | 2300 | Рабочее давление, бар | -0,9 ... 16 | Функция быстрого выхлопа | дросселирующий | Тип уплотнения | мягкий | Положение при монтаже | любое | Тип пилотного управления | прямой | Направление потока | реверсивный | Рабочая среда | сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] | Температура рабочей среды | -10 ... 60 °C | Тип крепления | на монтажной плите со сквозным отверстием и винтом | Вес, г | 825 |

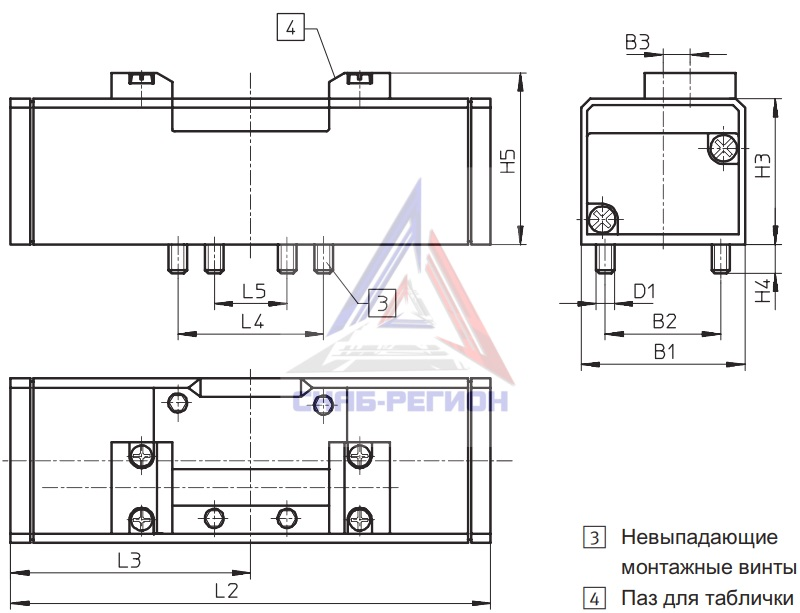

Габаритные размеры VL-5/3E-D-2-C, мм
| Размер ISO | B1 | B2 | B3 | D1 | H3 | H4 | H5 | L2 | L3 | L4 | L5 |
| 2 | 54 | 38 | 9 | M6 | 48 | 9,5 | 56,5 | 158 | 79 | 48 | 24 |
Преимущества распределителей Фесто серии VL
- Может использоваться в взрывоопасной среде.
- Полная взаимозаменяемость с распределителями других производителей.
- Возможность выбора между пневматическим и пружинным возвратом.
- Высокое качество и надёжность работы.
- Широкий выбор вариантов монтажа.
