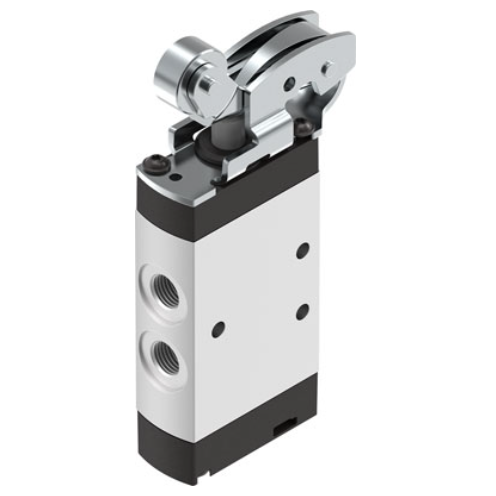

Описание пневмораспределителя 5/2 Festo VMEF-R-M52-M-G18
Механический распределитель Festo VMEF-R-M52-M-G18 является частью систем пневматической автоматики и используется для управления движением воздуха в пневматических цепях. Обеспечивают точное и эффективное распределение воздуха в системе, позволяя контролировать и регулировать рабочие процессы.
VMEF-R-M52-M-G18 относится к серии VMEF механических пневмораспределителей Festo. Обладает гибкими пневматическими рабочими портами, а также различными типами клапанов, такие как клапаны с приводом от штока, роликовые рычаги и перекидные рычажные клапаны.
Пневмораспределители с механическим управлением используются в:
- автоматизации производственных линий
- робототехнике
- пневматических прессах
- управлении пневматическими приводами и многом другом.
Расшифровка обозначения распределителей Фесто серии VMEF
Принцип работы
Принцип работы распределителя с механическим управлением Festo VMEF-R-M52-M-G18 основан на использовании сжатого воздуха. Пневмораспределитель может иметь несколько входов и выходов, а также несколько рабочих позиций. В зависимости от команды, поданной на распределитель Фесто, он управляет потоком сжатого воздуха и переключает пневматические устройства между различными позициями.
Технические характеристики VMEF-R-M52-M-G18
| Модель | VMEF-R-M52-M-G18 | Функция распределителя | 5/2, моностабильный | Тип конструкции | Золотниковый | Тип управления | Механический | Стандартный номинальный расход, л/мин | 750 | Рабочее давление, бар | -0,95 ... 10 | Тип уплотнения | мягкий | Положение при монтаже | любое | Тип пилотного управления | прямой | Направление потока | реверсивный | Рабочая среда | сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] | Температура рабочей среды | -10 ... 60 °C | Тип крепления | со сквозным отверстием | Вес, г | 240 |
Габаритные размеры VMEF-R-M52-M-G18, мм
| Модель | B1 | B2 | B3 | B4 | D1Ø | D2 | D3 | D4 | L1 | L2 | L3 | L4 Min. | H1 | H2 | H3 | H4 | H5 | H6 | H7 | H8 | H9 | H10 | H11 | H12 | H13 | H14 | H15 | W1 |
| VMEF-R-M52-M-G18 | 20 | 8 | 10 | 8 | 17 | G1/8 | 16,5 | 4,4 | 56 | 28 | 6 | 40 | 119,6 | 82,6 | 49,9 | 30,3 | 31,1 | 18 | 37,2 | 6 | 4,9 | 11,4 | 40,1 | 23,1 | 40,1 | 57,1 | 7 | 30° |
Преимущества распределителей Festo серии VMEF
- Долговечность за счёт надёжных поршневых золотниковых и тарельчатых клапанов.
- Точная регулировка с помощью монтажного комплекта.
- Возможность работы в вакуумных системах.
- Лёгкая установка через сквозные отверстия.
- Минимальные приводные силы.
- Гибкие рабочие порты.
