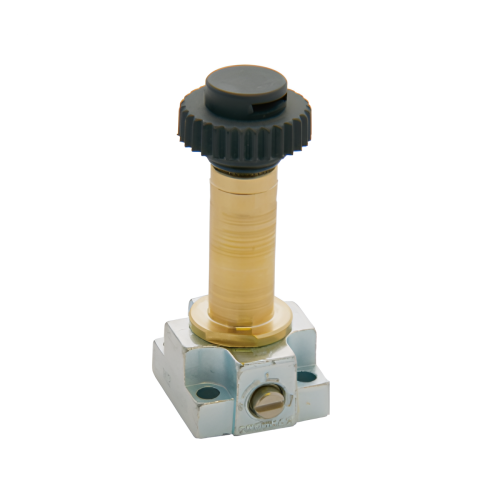

Описание распределителя 3/2 Pneumax M2/1.9
Пневмораспределитель Pneumax M2/1.9 – это устройство, которое используется для управления и переключения потока сжатого воздуха в пневматических системах. Играет ключевую роль в контурах управления, обеспечивая эффективное функционирование пневматического оборудования.
Серия М2 пневмораспределителей с электроуправлением Pneumax имеют расход 53 нл/мин при 6 бар и ΔР=1 бар. Время срабатывания составляет – 21-40 мс, а ресурс равен 50 миллионам циклов. Рабочее давление может быть в пределах от 0 до 10 бар, температура – от –5 до +50°С. Корпус распределителя имеет специальную конструкцию, в комплекте поставляются уплотнительное кольцо и винт.
Предназначены для электроуправления пневмоцилиндрами, приводами, клапанами и другими пневматическими элементами путём непосредственного механического воздействия.
Расшифровка обозначения Pneumax (распределители серии М2)
Принцип работы
Основной принцип распределителя прямого действия Pneumax M2/1.9 состоит в том, чтобы переключать поток сжатого воздуха между выходами пневматической системы. Это достигается с помощью клапанов, которые перемещаются внутри распределители и открывают один или несколько выходов в нужный момент.
Технические характеристики
| Модель | M2/1.9 |
| Тип управления | электромагнитный |
| Схема работы распределителя | 3/2 Н.О. |
| Макс. рабочее давление, бар | 10 |
| Максимальное число циклов в мин. | 700 |
| Расход воздуха при 6 бар, нл/мин | 53 |
| Условный проход, мм | 1,3 |
| Температура эксплуатации | -5°C…+50°C |
| Вес, гр. | 62 |
| Класс защиты | IP65 |
| Время срабатывания, мс | 21-40 |
| Напряжение на катушке | 24V DC, 2 W |
| Класс изоляции | F (155°C) |
Габаритные размеры, мм
Преимущества распределителей Pneumax серии М2
- Подходят как для индивидуального, так и для группового (модульного) монтажа.
- Совместимость с аналогичными моделями других производителей.
- Наличие кнопки ручного дублирования (семьсот циклов в минуту).
- Большой ресурс в пятьдесят миллионов циклов.
- Быстрое время срабатывания.
