Описание распределителя 3/2 Pneumax M3R
Пневмораспределитель Pneumax M3R – это устройство, которое используется для управления и переключения потока сжатого воздуха в пневматических системах. Играет ключевую роль в контурах управления, обеспечивая эффективное функционирование пневматического оборудования.
Серия M3 пневмораспределителей с электроуправлением Pneumax имеют расход 53 нл/мин при 6 бар и ΔР=1 бар. Время срабатывания составляет – 5-13 мс, а ресурс равен 50 миллионам циклов. Рабочее давление может быть в пределах от 0 до 10 бар, температура – от –5 до +50°С. Корпус распределителя имеет специальную конструкцию, в комплекте поставляются уплотнительное кольцо и винт.
Предназначены для электроуправления пневмоцилиндрами, приводами, клапанами и другими пневматическими элементами путём непосредственного механического воздействия.

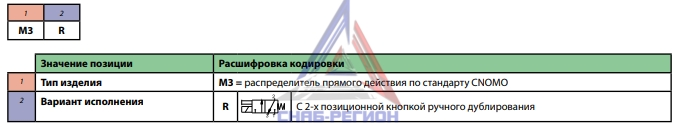

Расшифровка обозначения Pneumax (распределители серии M3)
Принцип работы
Основной принцип распределителя прямого действия Pneumax M3R состоит в том, чтобы переключать поток сжатого воздуха между выходами пневматической системы. Это достигается с помощью клапанов, которые перемещаются внутри распределители и открывают один или несколько выходов в нужный момент.
Технические характеристики
| Модель | M3R |
| Тип управления | электромагнитный |
| Схема работы распределителя | 3/2 Н.З. |
| Пневматическое присоединение | приточное по стандарту CNOMO |
| Макс. рабочее давление, бар | 10 |
| Расход воздуха при 6 бар, нл/мин | 53 |
| Условный проход, мм | 1,3 |
| Температура эксплуатации | -5°C…+50°C |
| Тип применяемых катушек | МВ или МС |
| Класс защиты | IP65 |
| Время срабатывания, мс | 5-13 |
| Класс изоляции | F (155°C) |
Габаритные размеры, мм
Преимущества распределителей Pneumax серии M3
- Подходят как для индивидуального, так и для группового (модульного) монтажа.
- Совместимость с аналогичными моделями других производителей.
- Наличие кнопки ручного дублирования (семьсот циклов в минуту).
- Большой ресурс в пятьдесят миллионов циклов.
- Быстрое время срабатывания.
