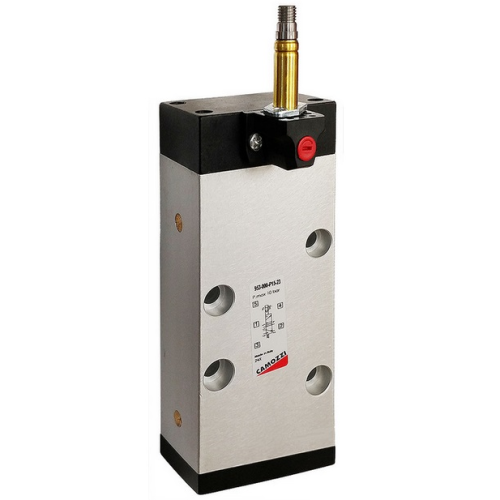

Описание золотникового пневмораспределителя 5/2 Camozzi 952-000-P15-23
Пневмораспределитель Камоцци 952-000-P15-23 – это важная часть автоматических систем управления, использующих сжатый воздух. Представляет собой устройство, которое контролирует и направляет поток сжатого воздуха в разные рабочие элементы системы.
Распределитель Камоцци 952-000-P15-23 принадлежит к Серии 9 золотникового типа с электропневматическим и пневматическим управлением. Доступны разные типы монтажных плит, включая одноместные и многоместные плиты с выходами снизу или сбоку, а также с общим каналом для подачи магистрального давления и двумя коллекторами для линий выхлопа, включая концевые блоки, входящие в комплект.
Распределители с электропневматическим управлением применяются в автоматических системах управления, пневматических цилиндрах, клапанах, пневматических насосах и других аппаратах.
Расшифровка обозначения
Принцип работы
Моностабильный пневмораспределитель Camozzi 952-000-P15-23 работает путём использования электропневматической системы, которая открывает и закрывает порты для направления потока сжатого воздуха.
Технические характеристики 952-000-P15-23
| Модель | 952-000-P15-23 |
| Стандарт | 5599/1 |
| Монтаж | на плиту с присоединением G3/8" по ISO 2 |
| Тип распределителя | 5/2 моностабильный |
| Расход Qn | 1610 Нл/мин |
| Рабочее давление | 1,5 ... 10 бар |
| Рабочая температура | 0 ... 60°C |
| Соленоиды | мод. U7*/G7*/A8*/H8* с широким выбором напряжений |
| Разъемы | 122-800, 124-800 |
| Материал корпуса | алюминий |
| Уплотнения | NBR |
| Управление | электропневматическое, одностороннее |
Габаритные размеры Camozzi , мм
| Модель | B | H | H1 | H2 | L1 | L2 | L3 |
| 951-000-P15-23 | 38 | 32 | 43 | 58 | 153 | 108 | 146 |
| 952-000-P15-23 | 51 | 33 | 44 | 59 | 173 | 128 | 166 |
| 953-000-P15-23 | 65 | 45 | 56 | 71 | 218 | 173 | 211 |
| 951-000-P16-23 | 38 | 32 | 43 | 58 | 153 | 108 | 146 |
| 952-000-P16-23 | 51 | 33 | 44 | 59 | 173 | 128 | 166 |
| 953-000-P16-23 | 65 | 45 | 56 | 71 | 218 | 173 | 211 |
Преимущества пневмораспределителей Camozzi серии 9
- Широкий размерный диапазон.
- Высокая эффективность в работе и точное управление потоками воздуха.
- Возможность выбора одностороннего или двустороннего управления.
- Лёгкость монтажа.
- Широкий диапазон рабочего давления и температуры.
