Описание золотникового пневмораспределителя 5/3 Camozzi HL1EVA-K мм
Распределитель Camozzi HL1EVA-K – это важная часть автоматических систем управления, использующих сжатый воздух. Представляет собой пневмораспределитель HL1EVA-K двухсторонний, который контролирует и направляет поток сжатого воздуха в разные рабочие элементы системы.
Распределитель Камоцци HL1EVA-K принадлежит к Серии HL золотникового типа и имеет алюминиевый корпус с резьбовыми выходами, а также пластиковые крышки. Предназначен для индивидуального или группового монтажа и доступен в вариантах 3/2, 3/2, 2x3/2, 5/2 и 5/3 лин./поз. Максимальный расход составляет до 750 Нл/мин, а размеры моделей делятся на 11 и 15 мм.
Распределители с электропневматическим управлением применяются в автоматических системах управления, пневматических цилиндрах, клапанах, пневматических насосах и других аппаратах.
Расшифровка обозначения
Принцип работы
Пневмораспределитель Camozzi HL1EVA-K работает путём использования электропневматической системы, которая открывает и закрывает порты для направления потока сжатого воздуха.
Технические характеристики HL1EVA-K
| Модель | HL1EVA-K | Конструкция | золотникового типа | Монтаж | индивидуальный монтаж или монтаж на плите | Тип распределителя | 5/3 лин./поз., открытый центр, с пружинным возвратом | Пневматическое подключение | M7 (порты 2, 4), M5 (порты 1, 3 и 5) | Расход Qn | 300 Нл/мин | Рабочее давление | 2 ... 8 бар | Рабочая температура | - 20 ... 70°С | Материал корпуса | алюминий | Материал золотника | алюминий | Уплотнения | HNBR | Степень защиты | IP40 | Рабочая среда | очищенный до 25 мкм сжатый воздух. Маслораспыление не допускается | Управление | электропневматическое | Типоразмер распределителя | 11 мм | Напряжение на катушках | 24V DC, 0,8W | Тип электрического подключения | микроразъем HL03-1 | Материал крышек | пластик |

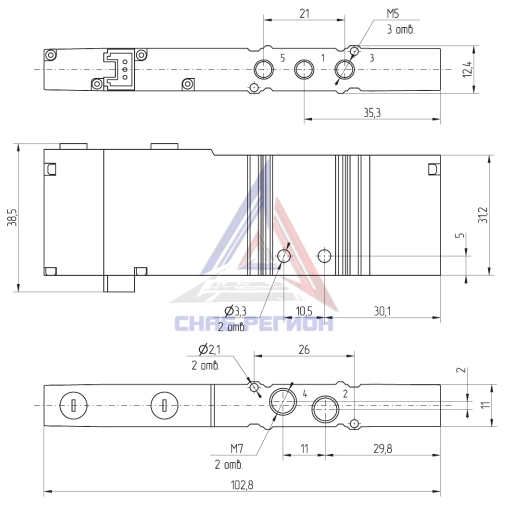

Габаритные размеры HL1EVA-K, мм
Преимущества пневмораспределителей Камоцци серии HL
- Высокая эффективность в работе и точное управление потоками воздуха.
- Возможность индивидуального и группового монтажа.
- Лёгкость установки и обслуживания.
- Надёжность и долговечность.
- Низкое потребление энергии.
- Компактный дизайн.
